Компания «NOMACONT INDUSTRY» предлагает комплексную поставку электрооборудования для нужд Вашего предприятия. Оптимальные цены и оперативность поставки – преимущества нашей Компании, которые делают наше сотрудничество взаимовыгодным и долгосрочным!
Специалисты компании «NOMACONT INDUSTRY» составят, утвердят проект, проведут строительные и электромонтажные работы, сдадут оборудование энергосетям.
Различное высоковольтное оборудование, не представленное на сайте, поставляется по Вашей заявке с указанием технических параметров.
Вся продукция сертифицирована, Сертификат ISO 9001.

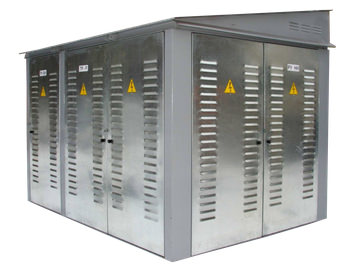

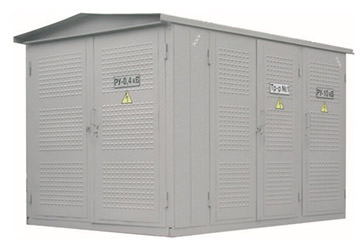

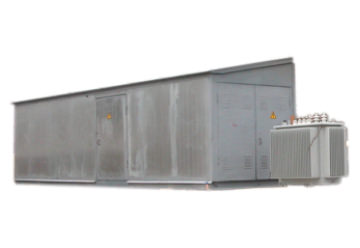

Комплектные трансформаторные подстанции наружной установки КТПН, тупикового или проходного исполнения, мощностью 100-630 кВА, класса напряжения 6 – 10 кВ, с коридором или без коридора обслуживания предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.
Подстанции применяются для энергоснабжения промышленных, сельскохозяйственных и коммунальных объектов в проходных и радиальных схемах распределения сетей.
| Тип КТПНУ | Количество, мощность трансформаторов, кВА | УВН | РУНН, А | ||
| Напряжение, кВ | Ток защиты, А | Вводных панелей | Линейных панелей | ||
| 2КТПНУ-250/6/0,4-У1 | 2х400 | 6 | 80 | 2х630 | Согласно заявке |
| 2КТПНУ-400/10/0,4-У1 | 2х400 | 10 | 50 | 2х630 | |
| 2КТПНУ-630/6/0,4-У1 | 2х630 | 6 | 100 | 2х1000 | |
| 2КТПНУ-630/10/0,4-У1 | 2х630 | 10 | 80 | 2х1000 | |
| 2КТПНУ-1000/6/0,4-У1 | 2х1000 | 6 | 160 | 2х1600 | |
| 2КТПНУ-1000/10/0,4-У1 | 2х1000 | 10 | 100 | 2х1600 | |
| 2КТПНУ-1600/6/0,4-У1 | 2х1600 | 6 | Согласно установке релейной защиты | 2х2500 | |
| 2КТПНУ-1600/10/0,4-У1 | 2х1600 | 10 | Согласно установке релейной защиты | 2х2500 | |

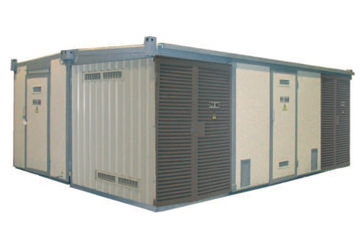

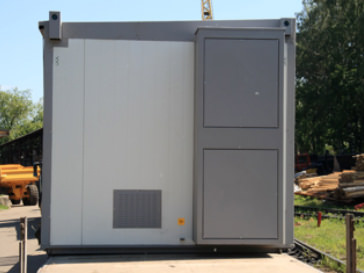

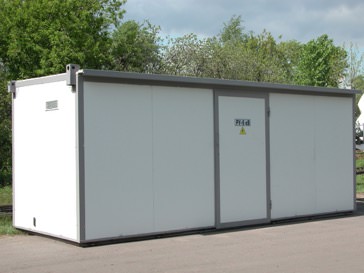

Распределительные двухтрансформаторные подстанции наружной установки в блок_контейнерном здании типа “Сэндвич” 2КТПНУ мощностью 250–1600 кВА предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10(6) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям.
Стандартная КТПН состоит из двух отдельных блоков:
| № | Наименование параметра | Значение параметра | ||||
| 1 | Мощность силового трансформатора, кВА | 100 | 160 | 250 | 400 | 630 |
| 2 | Номинальное напряжение на стороне ВН, кВ | 10 (6) | ||||
| 3 | Номинальное напряжение на стороне НН, кВ | 0,4 (0,23) | ||||
| 4 | Ввод/вывод в КТП (РУ ВН/РУ НН) | В/В, В/К, К/К,К/В | ||||
| 5 | Номинал. ток высоковольтных предохранителей ВН, А, 10 (6) кВ | 16 (20) | 20 (35) | 31,5(50) | 50 (80) | 80 (100) |
| 6 | Номинальный ток трансформатора, А | 144 | 231 | 362 | 578 | 910 |
| 7 | Ток динамической стойкости сборных шин НН, кА | 5,7 | 9,8 | 16,5 | 22,9 | 34,7 |
| 8 | Ток термической стойкости сборных шин НН, кА | 3,2 | 5,2 | 8 | 12,8 | 16,5 |
| 9 | Коэффициент трансформации трансформатора тока, кА | 150/5 | 300/5 | 400/5 | 600/5 | 1000/5 |
| 10 | Номинальный ток отходящих линий, А: Линия 1 Линия 2 Линия 3 Линия 4 Линия 5 | – – 100 100 160 – | – 100 100 160 200 – | – 100 100 200 200 – | – 100 200 200 250 250 | – 250 250 250 250 250 |
| 11 | Номинальный ток линии уличного освещения, А | 16 | ||||

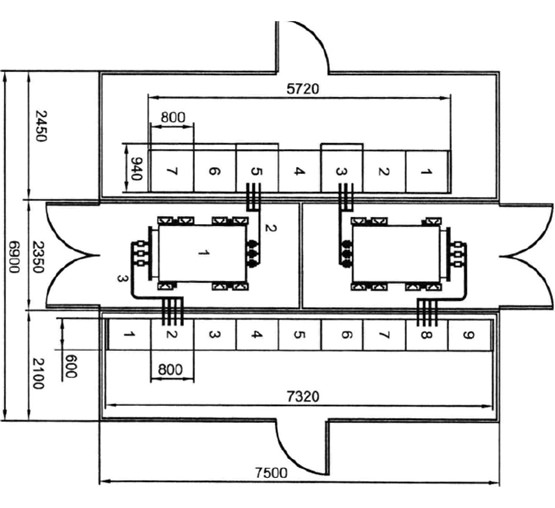

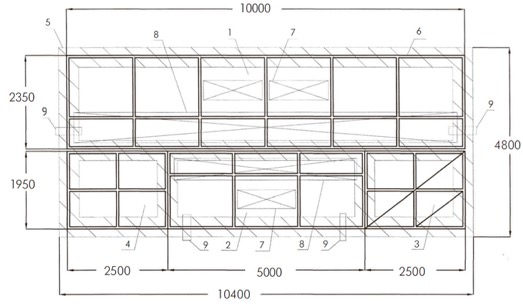

Примерный план размещения 2КТПНУ 630 кВА
Примерный план фундамента 2КТПНУ 630 кВА 1. Отсек УВН, 2. Отсек РУНН, 3. ОтсекТр 1, 4. ОтсекТр 2, 5. Фундамент, 6. Основание каркаса РТП, 7. Люк в полу для прохода в приямок, 8. Зона размещения оборудования, 9. Закладные элементы в фундаменте для прокладки кабелей (а\ц трубы).
Стандартная комплектная двух трансформаторная подстанция наружной установки 2КТПНУ состоит их трех блоков:
Для освещения и отопления в блок-контейнере устанавливаются светильники, электрообогреватели. Вся электропроводка скрыта в ПВХ-коробах. По заказу в 2КТПНУ устанавливается система противопожарной сигнализации, охранная сигнализация и кондиционер. Для вентиляции и охлаждения силовых трансформаторов на воротах трансформаторных отсеков имеются жалюзи, исключающие попадание дождя и снега в блок подстанции, в холодное время года жалюзи закрываются.
Конструкция блоков 2КТПНУ обеспечивает свободный доступ для обслуживания и ремонта электрооборудования высокого и низкого напряжений.
Все наружные двери КТПНУ имеют замки и приспособлены для пломбирования.
В блоке силовых трансформаторов устанавливаются масляные трансформаторы серии ТМ, ТМГ, ТМЗ или сухие трансформаторы. Вентиляция в блоке силовых трансформаторов – естественная и осуществляется через жалюзийные решетки, которые установлены в воротах.

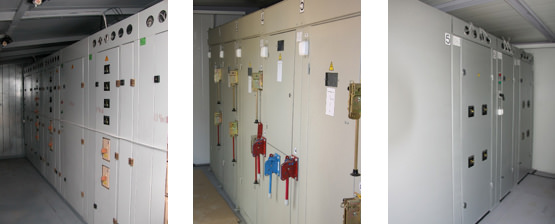

Блок РУНН собран на панелях серии ЩО 70 с устройством АВР или без него.
Количество и номинальные токи отходящих линий согласно заявке заказчика.
В блоке РУНН установлен ящик собственных нужд ЯВ СН, предназначенный для:
Блоки РУНН и УВН комплектуется электроконвекторами мощностью 1 кВт, которые предназначены для поддержания температуры в зимнее время +5°С в автоматическом режиме.

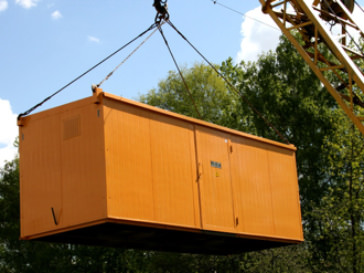

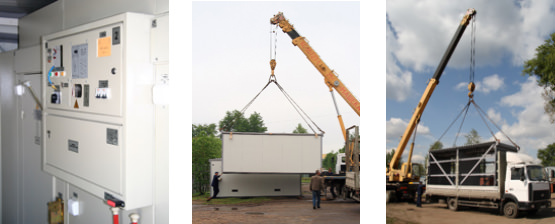

2КТПНУ не требует использования спецтехники, разрешения для перевозки и сопровождения габаритного груза. Общие высота и ширина транспортного средства с грузом не превышают допустимых норм (ширина – 2,5 м; высота – 4 м). Доставка осуществляется на бортовых автомобилях типа КамАЗ, ж/д транспортом на открытых платформах или полувагонах.
2КТПНУ удобна для монтажа 8 часов для полного монтажа металлоконструкций и коммутации электрооборудования;
Соединение блоков – болтовое;
Использование автокранов грузоподъемностью от 10 т, длиной стрелы от 12 м.
Использование утепленных стеновых панелей позволяет эксплуатировать подстанцию в районах с суровыми климатическими условиями. Блоки высокого и низкого напряжений укомплектованы электроконвекторами мощностью 1 кВт, которые предназначены для внутреннего подогрева этих помещений. В качестве утеплителя используются панели типа “Сэндвич” толщиной 40 -100 мм с полужесткой плитой из базальтового волокна.
Возможно изготовление одно и двух трансформаторных подстанций в бетонных блоках на основании Ваших опросных листов.

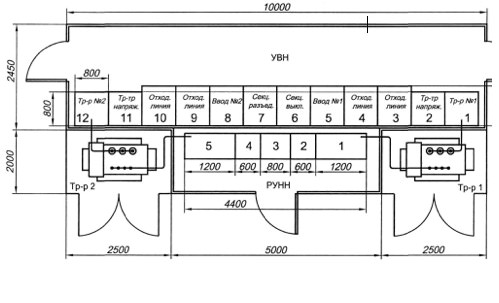

Примерный план размещения 2КТПНУ 1600 кВА с АВР.

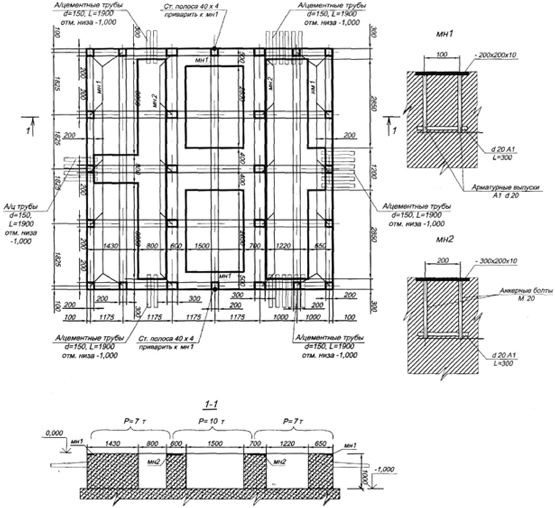

Примерный план фундамента 2КТПНУ 1600 кВА.

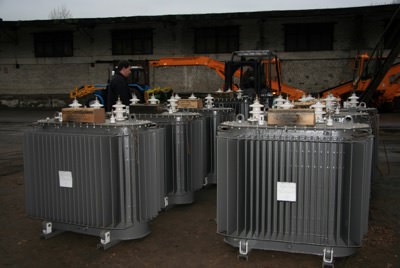

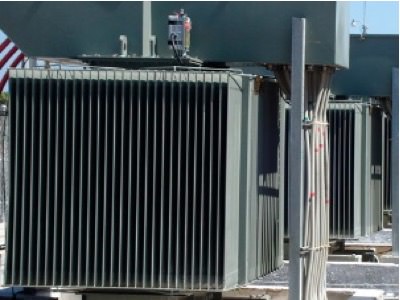

Трансформаторы силовые трехфазные двухобмоточные с естественным масляным охлаждением, с переключением ответвлений без возбуждения (ПБВ) с диапазоном регулирования ± 2х2,5%, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в районах с умеренным и холодным климатом с перепадом температур от минус 45°С до плюс 45°С.
ТМГ – герметичного исполнения, их внутренний объем не имеет сообщения с окружающей средой. Трансформаторы полностью заполнены трансформаторным маслом. Расширитель и воздушная или газовая подушка отсутствуют. Это значительно улучшает условия работы масла, исключает его увлажнение, окисление и шламообразования. Эти трансформаторы практически не требуют расходов на обслуживание, не нуждаются в профилактических ремонтах и ревизиях в течении всего срока эксплуатации.
| № | Тип | Мощность, кВА | Напряжение, кВ | соединение обмоток | Напряжение к.з. при 75°С, % | Потери, Вт | Габаритные размеры, мм | Масса полная, кг | |
| тр-ра | Х.х. | К.з. | ДхШхВ | ||||||
| 1 | ТМ | 400 | 6; 10 | Y/Yн-0; D/Yн-11 | 5,5 | 1200 | 5200 | 1315х1235х1790 | 1570 |
| 2 | ТМГ | 400 | 6; 10 | Y/Yн-0; D/Yн-11 | 5,5 | 1200 | 5200 | 1200х1235х1560 | 1520 |
| 3 | ТМ | 630 | 6; 10 | Y/Yн-0; D/Yн-11 | 5,5 | 1650 | 7800 | 1660х1310х1940 | 2160 |
| 4 | ТМГ | 630 | 6; 10 | Y/Yн-0; D/Yн-11 | 5,5 | 1650 | 7800 | 1660х1310х1600 | 2080 |
| 5 | ТМ | 1000 | 6; 10 | Y/Yн-0; D/Yн-11 | 5,5 | 2250 | 12000 | 2000х1540х2170 | 3120 |
| 6 | ТМГ | 1000 | 6; 10 | Y/Yн-0; D/Yн-11 | 5,5 | 2250 | 12000 | 1830х1540х1740 | 3000 |
| 7 | ТМ | 1600 | 6; 10 | Y/Yн-0; D/Yн-11 | 5,5 | 3200 | 17000 | 2300х3040х2600 | 4800 |
| 8 | ТМ | 2500 | 6; 10 | Y/Yн-0; D/Yн-11 | 6,5 | 4250 | 24000 | 2400х3240х3000 | 6800 |
Трансформаторы отвечают требованиям для работы в электроустановках атомных электростанций. Данные трансформаторы изготавливаются в сейсмостойком исполнении и выдерживают механические воздействия до 9 баллов на высотной отметке 30 метров. Благодаря этому качеству трансформаторы ТСЗА могут быть использованы в электроустановках общего назначения в районах с повышенной сейсмичностью.
Климатическое исполнение «У», категория размещения «3» в районах с перепадом температур от – 45°С до + 45°С.
| № | Тип | Мощность, кВА | Напряжение ВН, кВ | Схема и группа соед. | Напряжение к.з., % | Потери х.х., Вт | Потери к.з., при 75°С, Вт | Полная масса, кг |
| 1 | ТСГЛ ТСЗГЛ | 400 | 6; 10 | D/Yн-11 | 5,5 | 1000 | 4300 | 1550 1800 |
| 2 | ТСГЛ ТСЗГЛ | 630 | 6; 10 | D/Yн-11 | 5,5 | 1370 | 6200 | 1950 2550 |
| 3 | ТСГЛ ТСЗГЛ | 1000 | 6; 10 | D/Yн-11 | 6,0 | 1900 | 8500 | 2695 3395 |
| 4 | ТСГЛ ТСЗГЛ | 1600 | 6; 10 | D/Yн-11 | 6,0 | 2800 | 11000 | 4050 4950 |

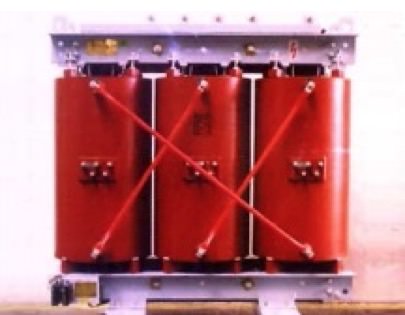

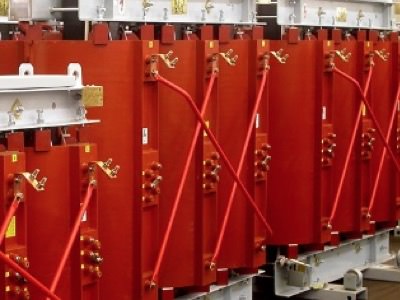

Трансформаторы сухие трехфазные с геафолевой литой изоляцией предназначены для понижения напряжения с 10 (6) кВ до 0,4 кВ и распределения электроэнергии в сетях энергосистем и потребителей частотой 50 Гц. Трансформаторы предназначены для комплектации распределительных устройств 10/0,4 кВ, при установке их в промышленных помещениях и общественных зданиях, а также для комплектации трансформаторных подстанций блочного типа, для которых предъявляются повышенные требования в части пожарной безопасности, взрывозащищенности и экологической чистоты.
Сухие трансформаторы обладают следующими преимуществами:
| № | Тип изделия | Мощность, кВА | Ном. напряжение, кВ | Соединение обмоток | Напряжение к.з., % | Масса, кг | Габариты, мм | |
| ВН | НН | |||||||
| 1 | ТСЗА 400/10 | 400 | 10,0; 10,5 | 0,69 | Y/Yн-0 | 5,5 | 1750 | 1750х860х1725 |
| 6,0; 6,3 | 0,23; 0,4 | D/Yн-11 | ||||||
| 2 | ТСЗА 630/10 | 630 | 10,0; 10,5 | 0,69 | Y/Yн-0 | 5,5 | 2500 | 1840х900х1945 |
| 3 | ТСЗА 1000/10 | 1000 | 6,0; 6,3 | 0,4; 0,69 | D/Yн-11 | 8 | 3150 | 2010х1000х1985 |
Предлагаем широкий выбор решений по резервному и основному электроснабжению предприятий и частных объектов на основе дизельных электростанций, ведущих мировых прозводителей и отечественных, на базе дизельных двигателей ЯМЗ, ТМЗ, ММЗ, силовых генераторов Leroy Somer, БГ и ГС. Параметры и комплектация электростанций всеми необходимыми опциями включая мобильные решения соответствуют самым высоким современным требованиям. Всё оборудование полностью сертифицировано, гарантийный срок – 7 лет.
В консорциуме со своими зарубежными и российскими партнерами предлагаем полный комплекс работ от согласования ТЗ, проектирования и поставку «под ключ» различной сложности электростанций.
Двигатели – промышленные Cummins, John Deer, MTU, Volvo Penta, Perkins, Deutz, с частотой вращения 1500 об/мин, с механической или электронной системой регулирования оборотов. Конструкция – четырехтактные с прямым впрыском и турбонаддувом (есть исключения).
Генераторы – Leroy Somer. Stamford, Marelli. синхронные с автоматическим регулятором напряжения, бесщёточной конструкции с самовозбуждением. Защита IP23, класс изоляции Н. Подшипники – одноопорные, необслуживаемые.
Система охлаждения – интегральная радиаторная система водяного охлаждения, адаптированная для российских температурных условий эксплуатации. Стандартно комплектуется автоматической системой подогрева охлаждающей жидкости (~220В), на базе которой реализуется режим «горячего старта».
Система выхлопа – допустимый уровень эмиссии выхлопных газов соответствует единому европейскому экологическому стандарту ТА LUFT или ISO 8178.
Турбонаддув – предназначен для экономии топлива дизельной генераторной установки.
Система глушения выхлопных газов – включает в себя глушитель выхлопных газов -9 dB. В качестве вариантного исполнения может быть поставлен дизельный генератор с глушителями повышенной эффективности (29 dB или 40 dB).
Система управления – включает в себя автоматическую систему с пультом ручного управления MSC1 и степенью автоматизации «1». В качестве дополнительной опции поставляются три модели пультов автоматического управления (АВР) со степенью автоматизации «3» и различным набором функций.
Координация работы систем энергоснабжения, состоящих из нескольких дизельных генераторов, осуществляется посредством цифровых систем управления, которые поставляются дополнительно.
ПЖД (подогреватель жидкостный дизельный) – устройство, позволяющее успешно эксплуатировать дизельную электростанцию при отрицательных температурах (до – 40 °С).
Комплект подогревателей дизельного топлива – предназначен для уверенного запуска дизельных двигателей в условиях минусовых температур
Подогреватели моторного масла – предотвращают “масляное голодание”, отрицательно влияющее на моторесурс двигателя и ухудшающее его пусковые характеристики.
Система выхлопа предназначена для отвода выхлопных газов дизельного двигателя из помещения, в котором установлена дизельная электростанция. В каждом конкретном случае система выхлопа может содержать разное количество деталей.
ШВА (Шкаф вспомогательной автоматики) – предназначен для автоматического управления вспомогатепьным оборудованием, установленным в помещении электростанции. ШВА работает в комплекте с блоком автоматического контроля (БАК), в соответствии с ГОСТ 13822. на резервных или необслуживаемых электростанциях.
УВРА – (Устройство вводное распределительное автоматическое) – предназначено для коммутации трехфазного напряжения и защиты оборудования от работы на двух фазах. Устройство обеспечивает оперативное автоматическое переключение потребителей трехфазного тока на другой ввод при пропадании одной из фаз ввода, к которому подключен потребитель.
Двухтопливная система – позволяет дизельным двигателям работать на смеси дизельного топлива и природного газа. Перевод на двухтопливный режим не требует никаких существенных изменений или модификации двигателя и позволяет ему работать на топливных смесях с содержанием газа от 50 до 70 и более процентов от общего количества израсходованного топлива.

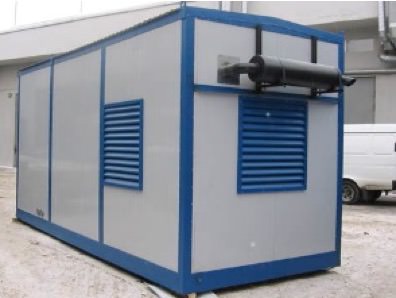

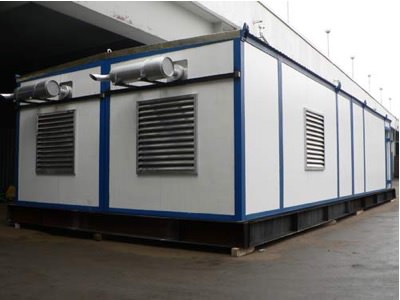

Представляют собой полностью готовые автономные силовые модули, предназначенные для эксплуатации в различных погодных условиях при полном или частичном отсутствии электрических сетей либо для резервно-аварийного энергоснабжения потребителей. Контейнерные электростанции комплектуются дизельными генераторами отечественного или импортного производства любой мощности на базе производимых нашим предприятием контейнеров СЕВЕР. Возможна установка нескольких дизельных генераторов в один контейнер или монтаж блок-модульных конструкций различных размеров (по тех. заданию)
Размеры контейнеров или блок-модульных конструкций зависят от габаритов и массы устанавливаемого оборудования.
Конструкция блок-контейнеров позволяет монтировать из них блок-модульные здания различного назначения. Контейнеры, производимые нашим предприятием, сертифицированы и предназначены для размещения в них оборудования сотовой и спутниковой связи, радиорелейных и радиотелевизионных передающих станций, АТС, электрических щитов, дизельных электростанций.

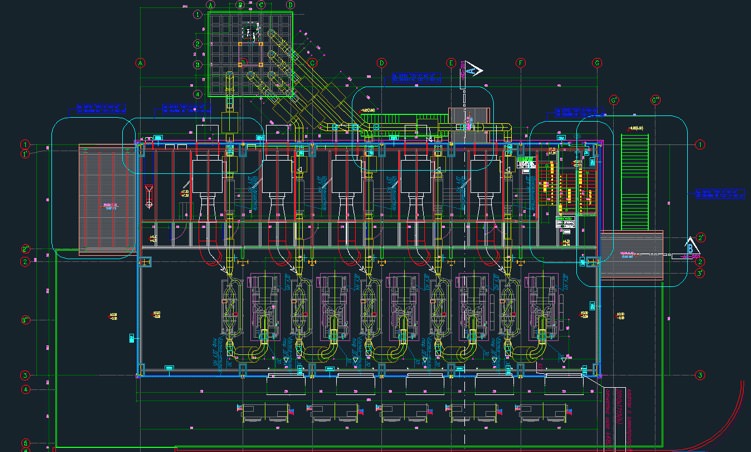

Компания «NOMACONT INDUSTRY» предлагает оптимальное техническое решение по созданию систем бесперебойного (резервного или основного) электропитания на базе дизельных генераторов AUSONIA. FG Wilson, SDMO, а также источников бесперебойного питания таких известных брендов как Powerware (Eaton), N-Power и всех сопутствующих инженерных систем.
