Мы рады предложить Вам широкий выбор нагревателей, термодатчиков. Многолетний опыт исследований и разработок, а также использование передовых технологий позволили нашим партнерам занять лидирующее место в мировом производстве и добиться высокого качества выпускаемой продукции.

Качество продукции турецких производителей общеизвестно. Об этом свидетельствует многолетний опыт успешной работы на данном сегменте рынка и использование продукции на более 3000 предприятий России.

Используемые технологии обеспечивают максимальные возможности нагревателей и повышают их надежность. Помимо стандартных вариантов исполнения изготавливаются герметичные нагреватели для обогрева сопел, нагреватели с керамической изоляцией, блоки нагревателей с принудительным охлаждением, а также нагреватели любой конструкторской сложности, которыми можно успешно заменить вышедшие из строя нагреватели независимо от фирмы и страны производителя.

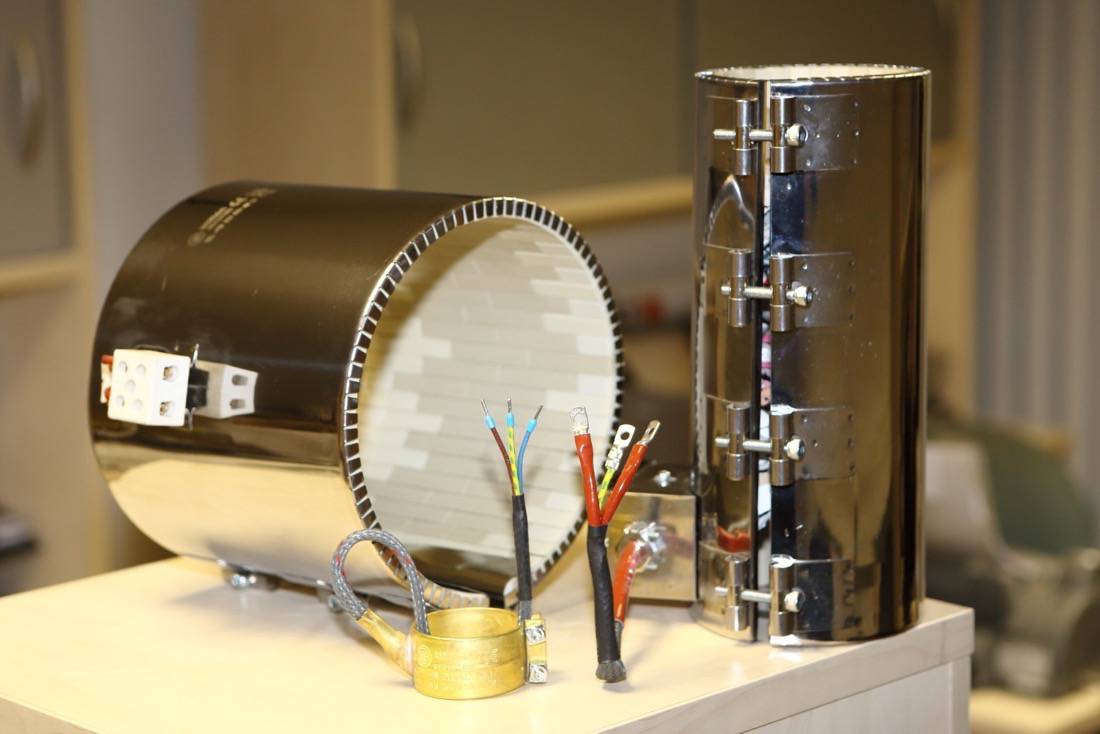

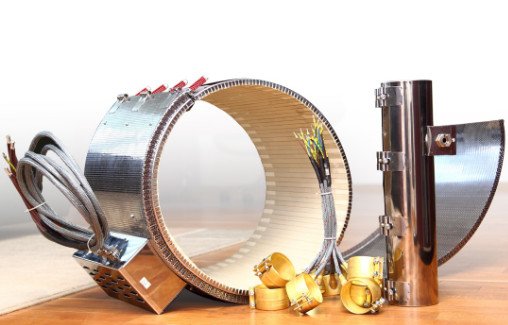

Галерея продукции

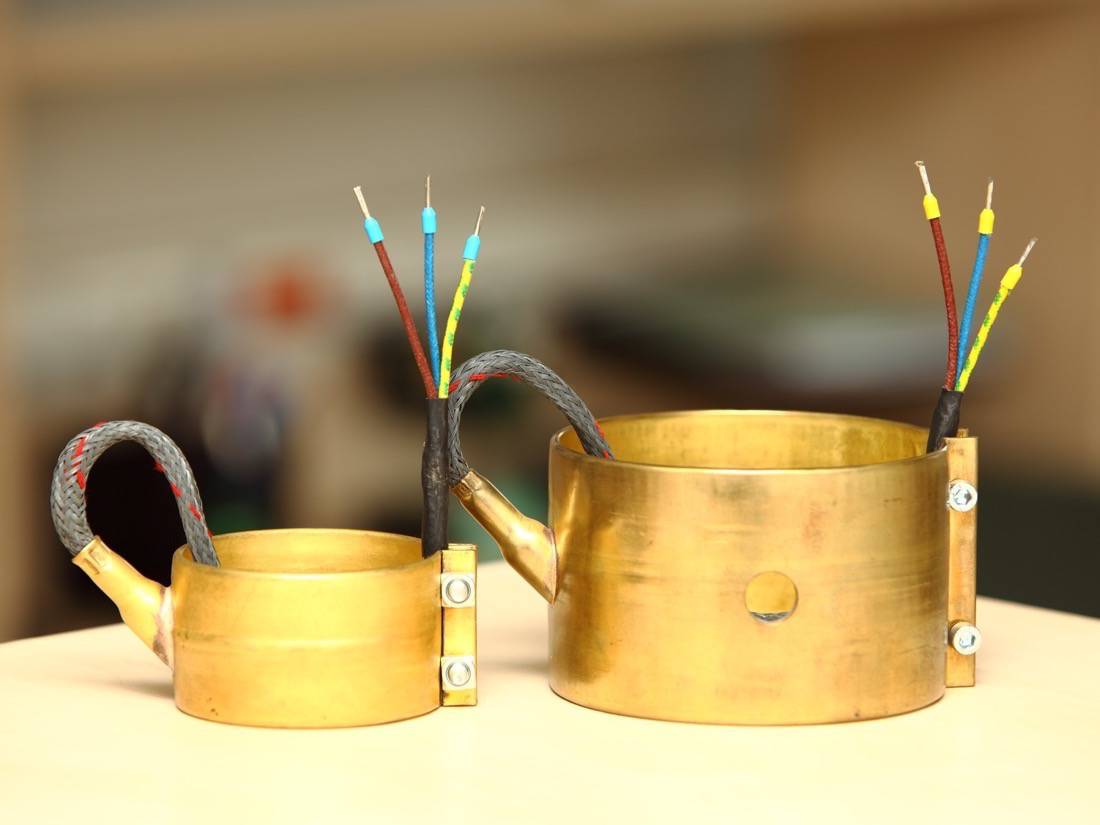

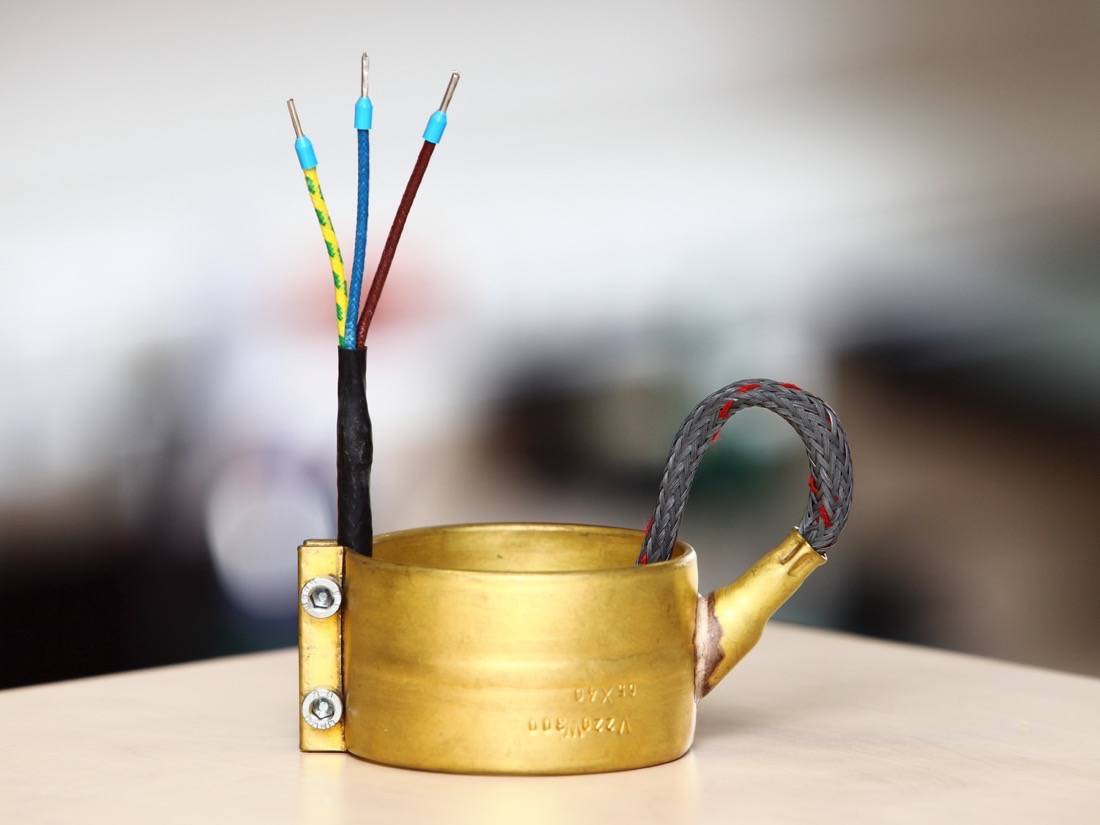

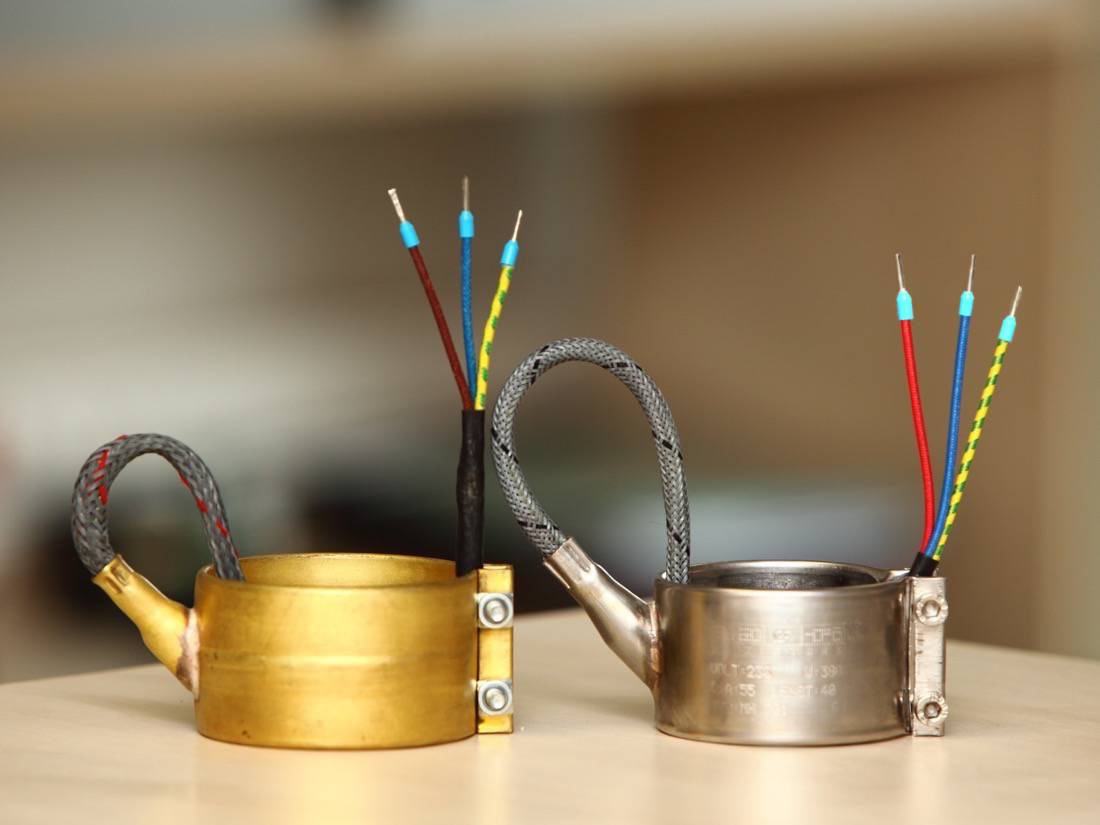

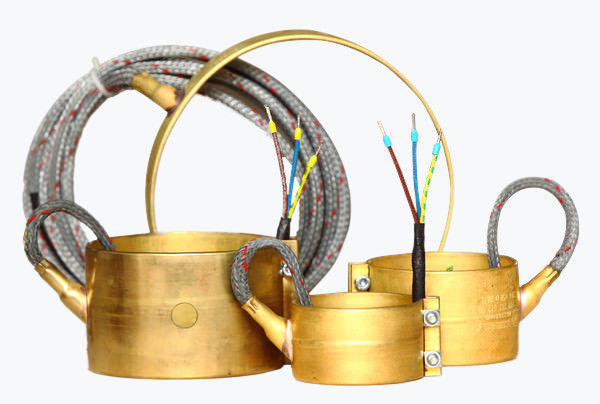

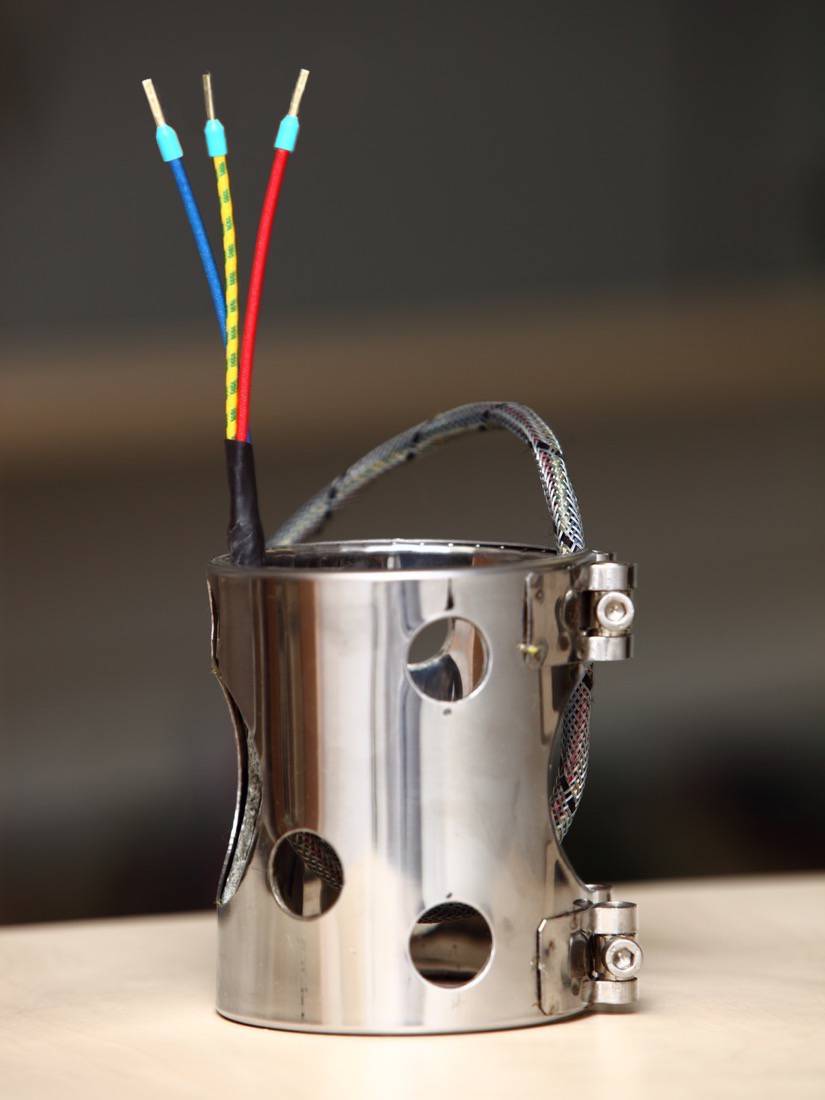

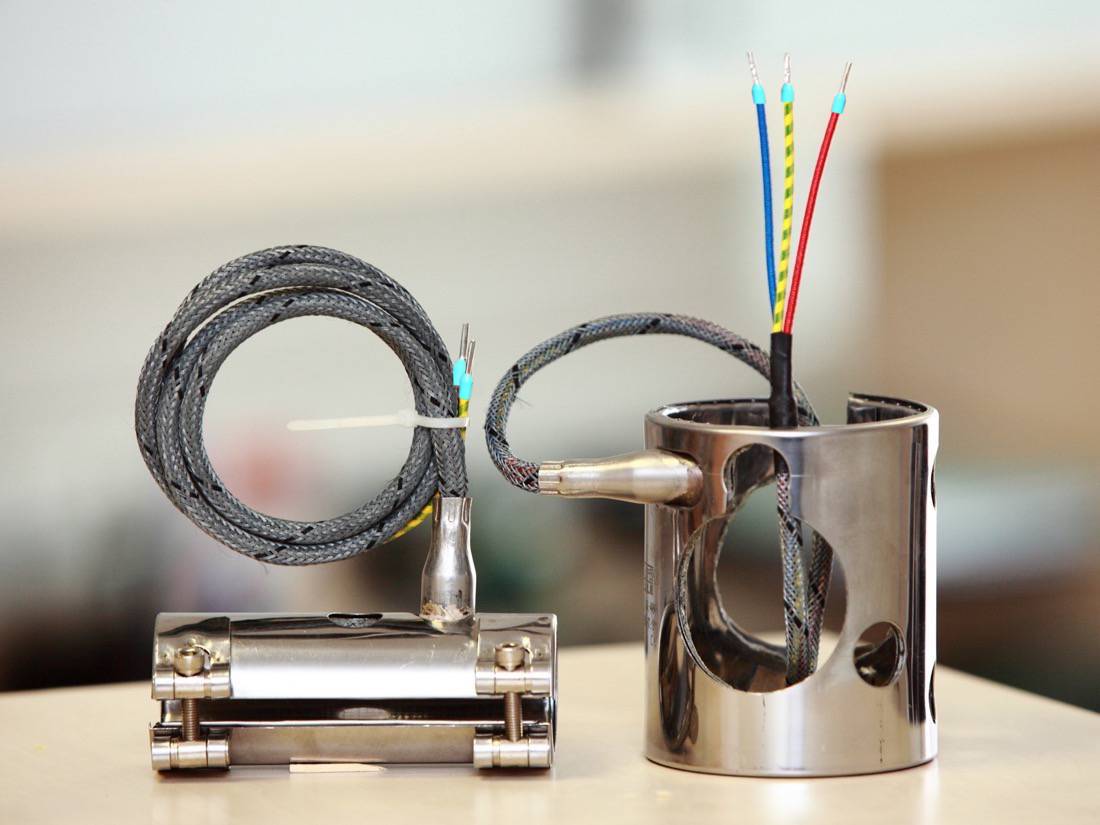

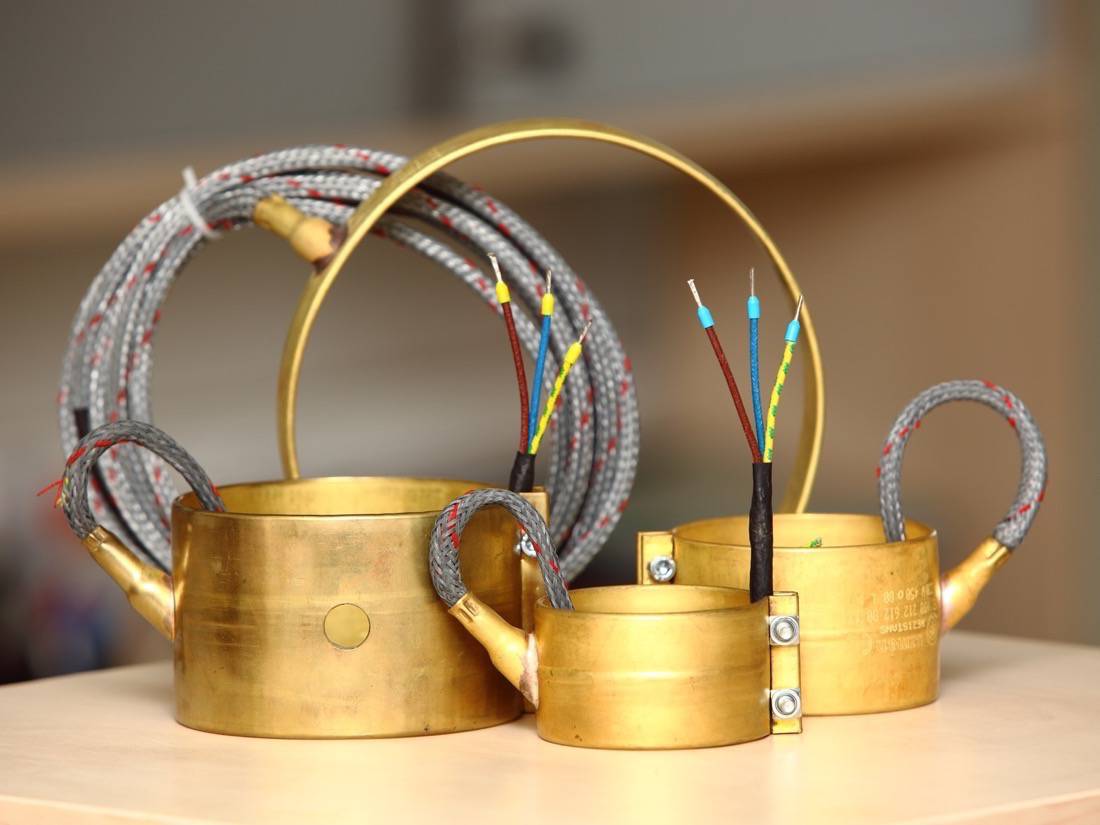

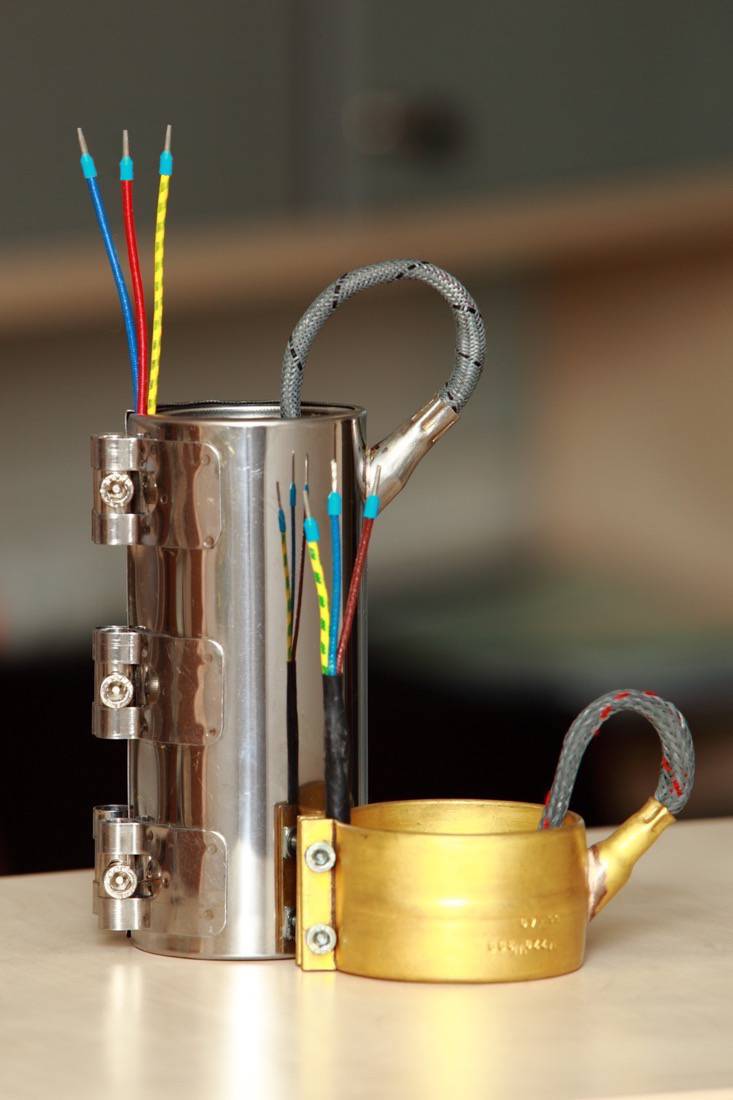

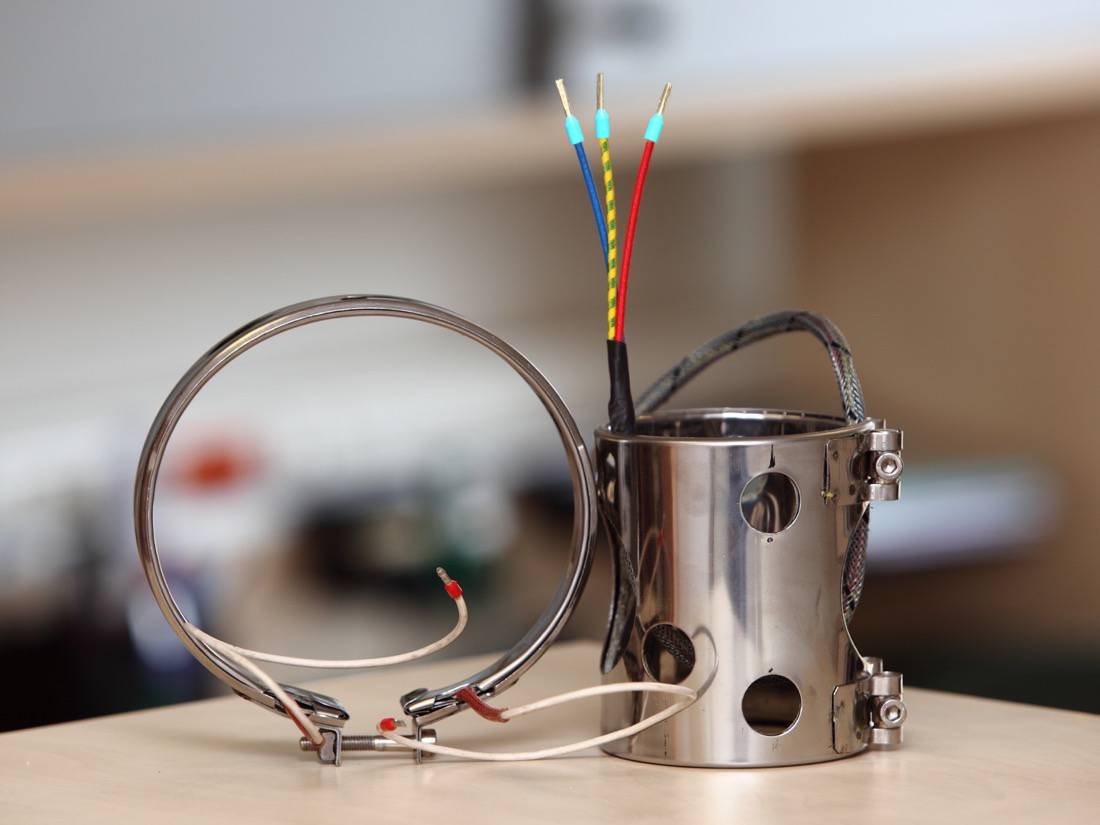

Герметичные кольцевые нагревательные элементы

Изготавливаются в кольцевом исполнении. Идеальное применение для обогрева сопел литьевых машин и зон, где требуется герметичность исполнения нагревателя, которая позволяет избегать попадания разогретой массы внутрь корпуса нагревателя.

Основные характеристики
Удельная мощность, Вт/см2
до 5
Диаметр, мм
от 25
Ширина, мм
от 15
Максимальная температура, °С
450
Токоподвод
Тип 6
Терморегулирование
встроенная термопара,
тип ТЖК(J)

При индивидуальных особенностях электронагревателей (крепежные элементы, технологичные отверстия и т.д.) необходимо предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов.

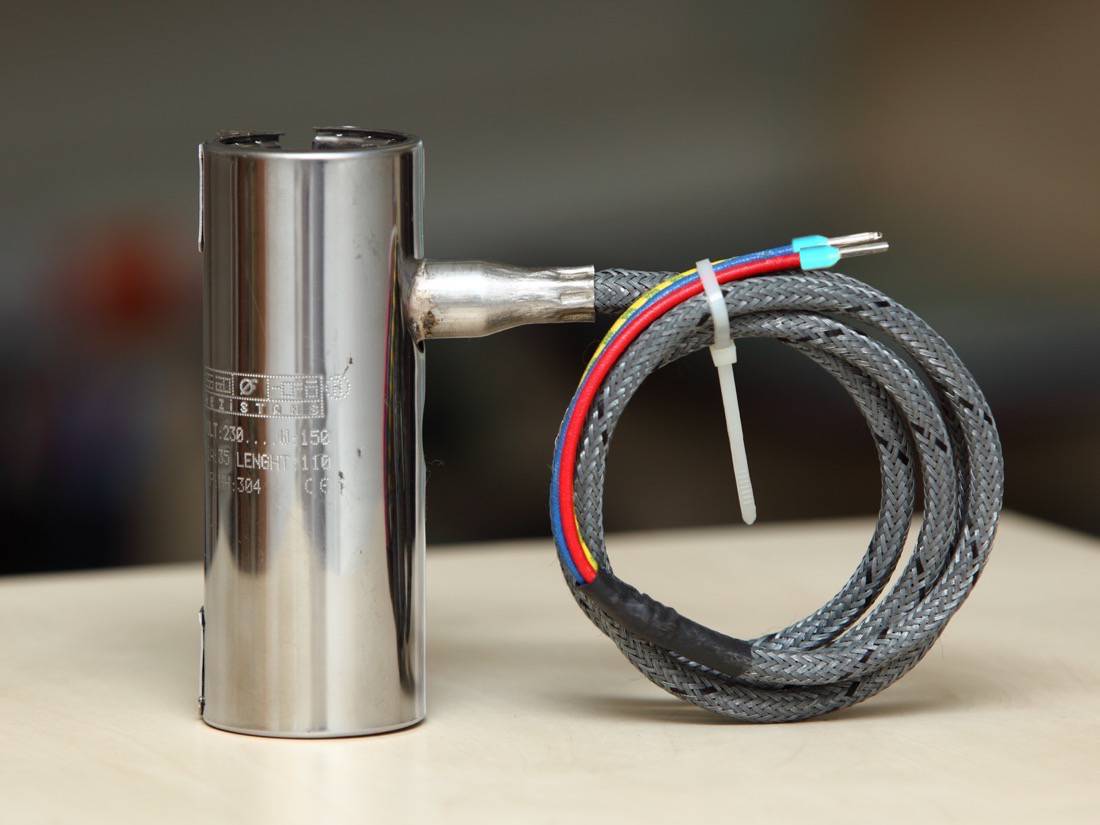

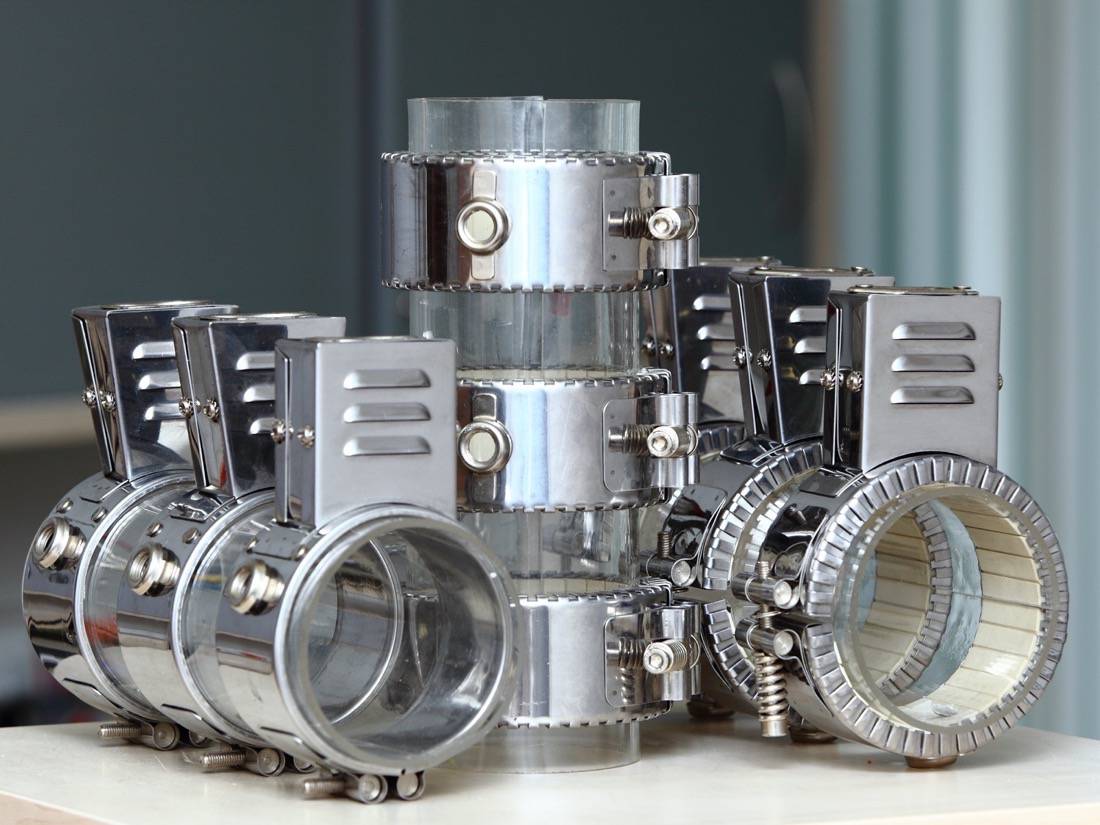

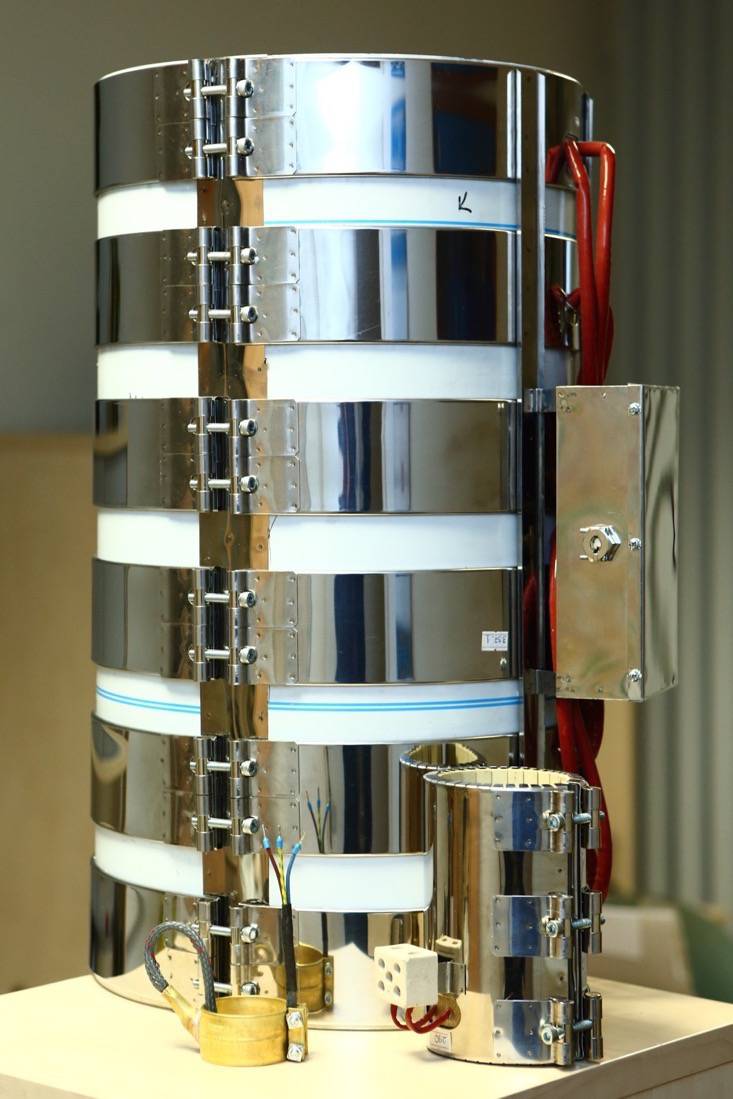

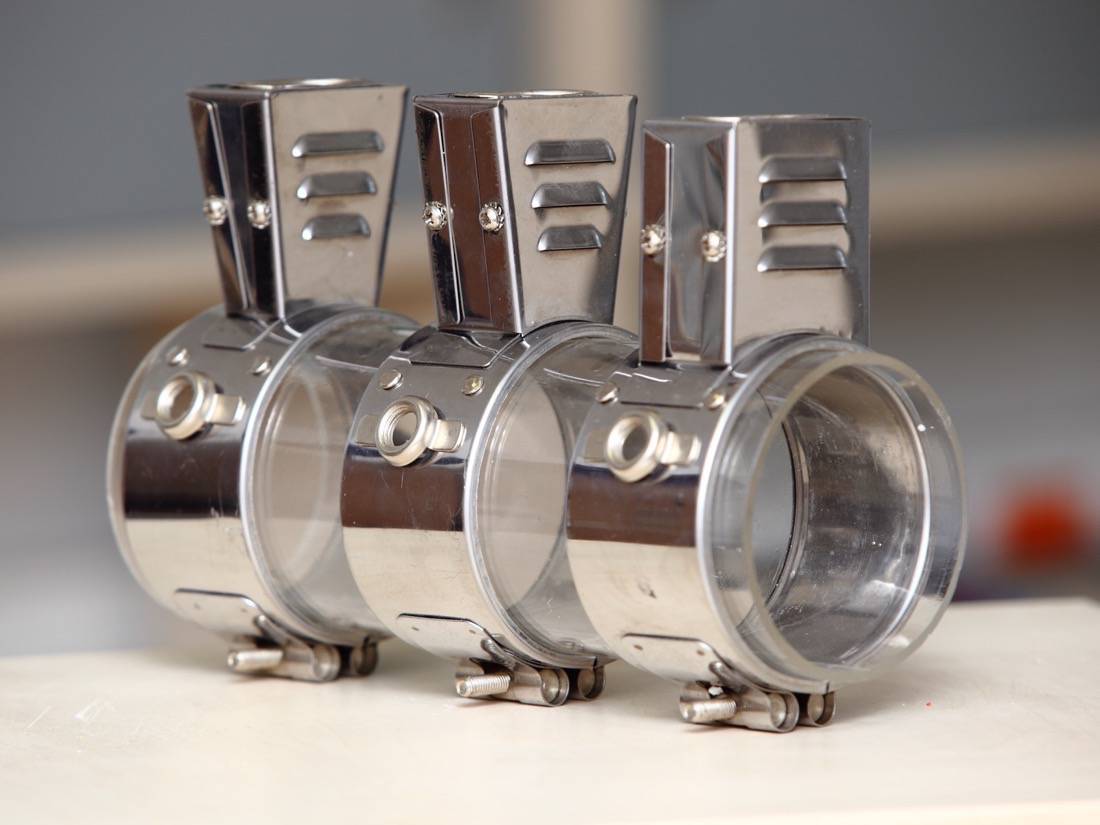

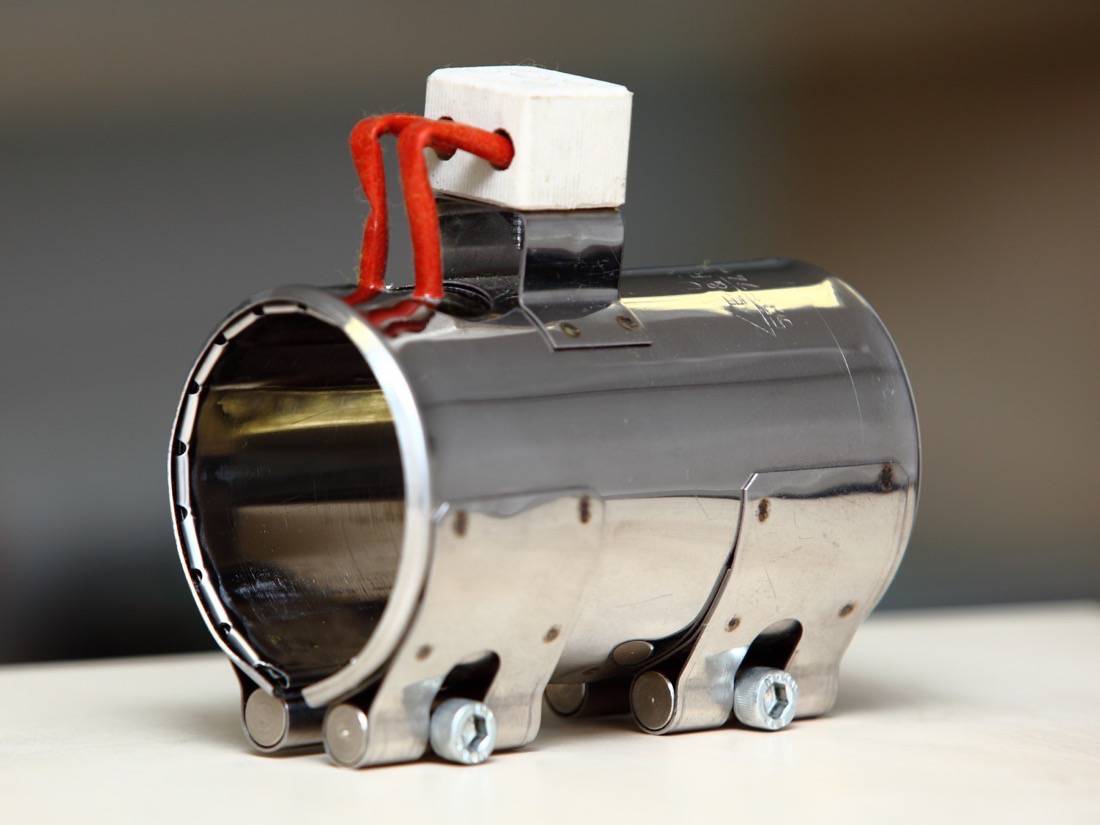

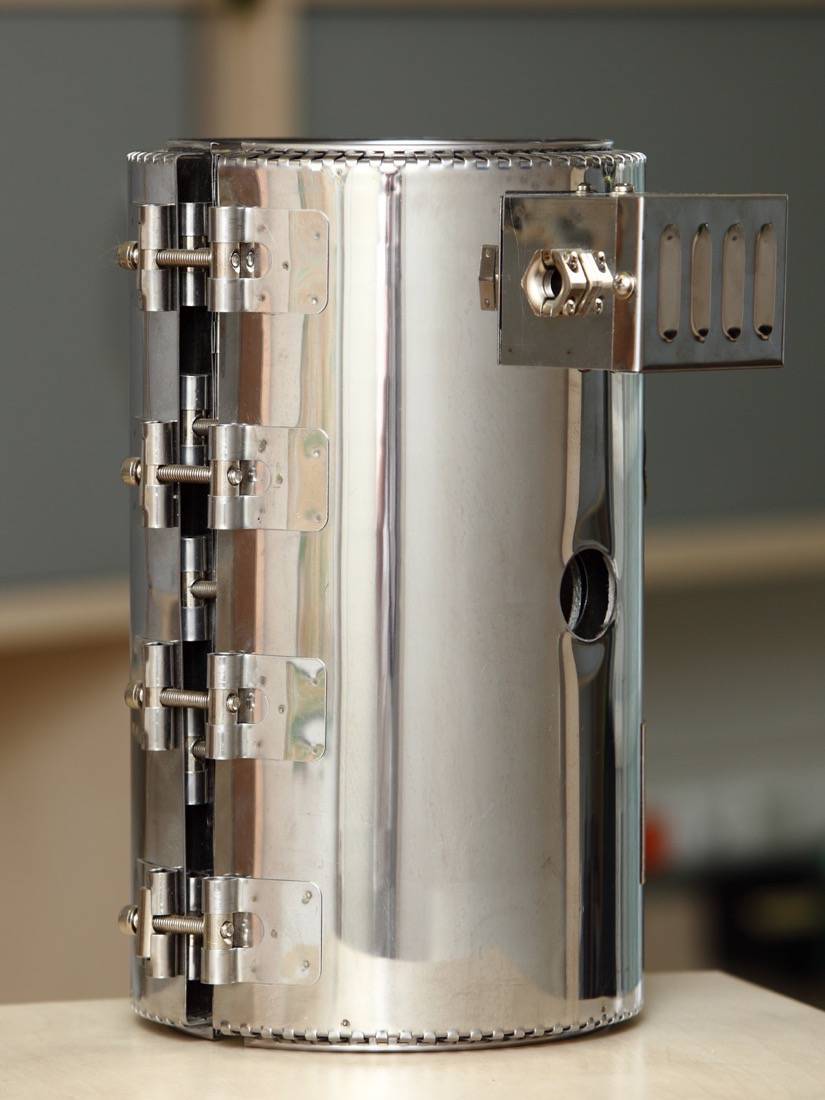

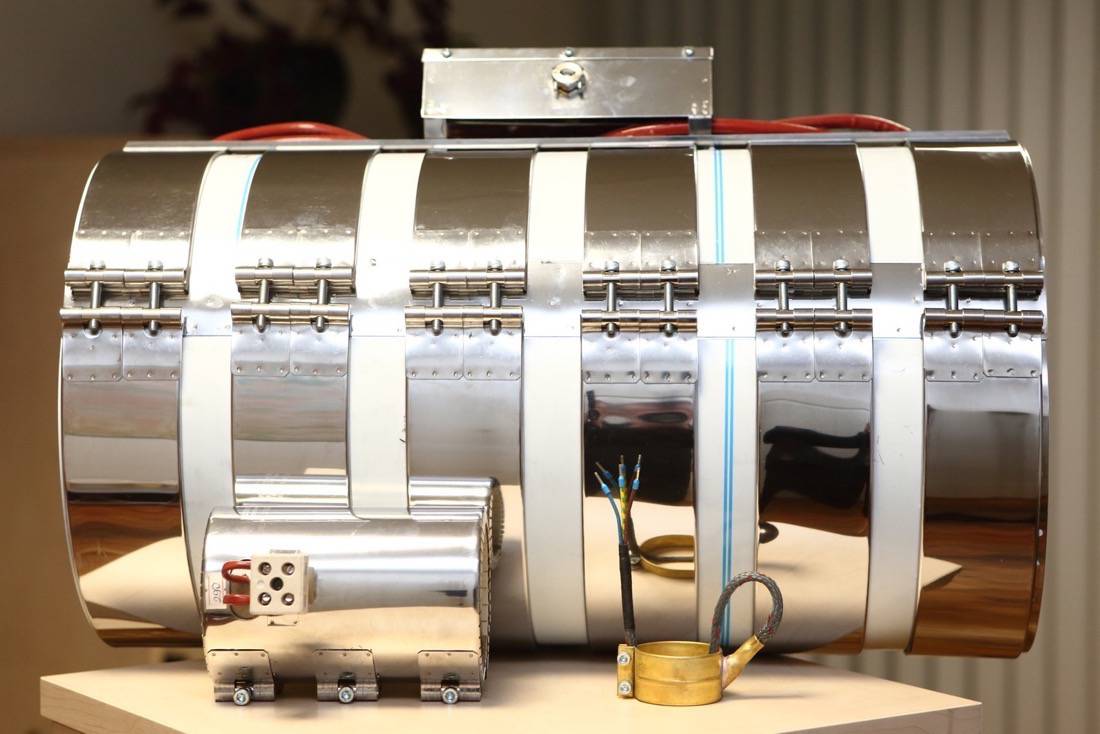

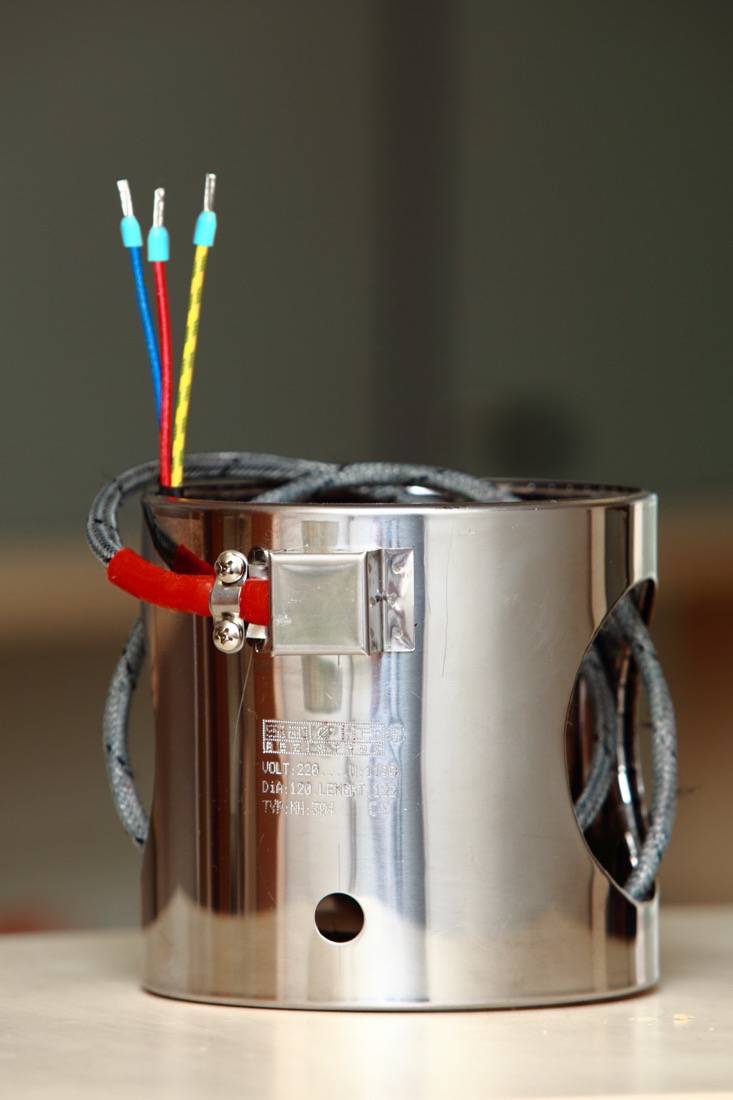

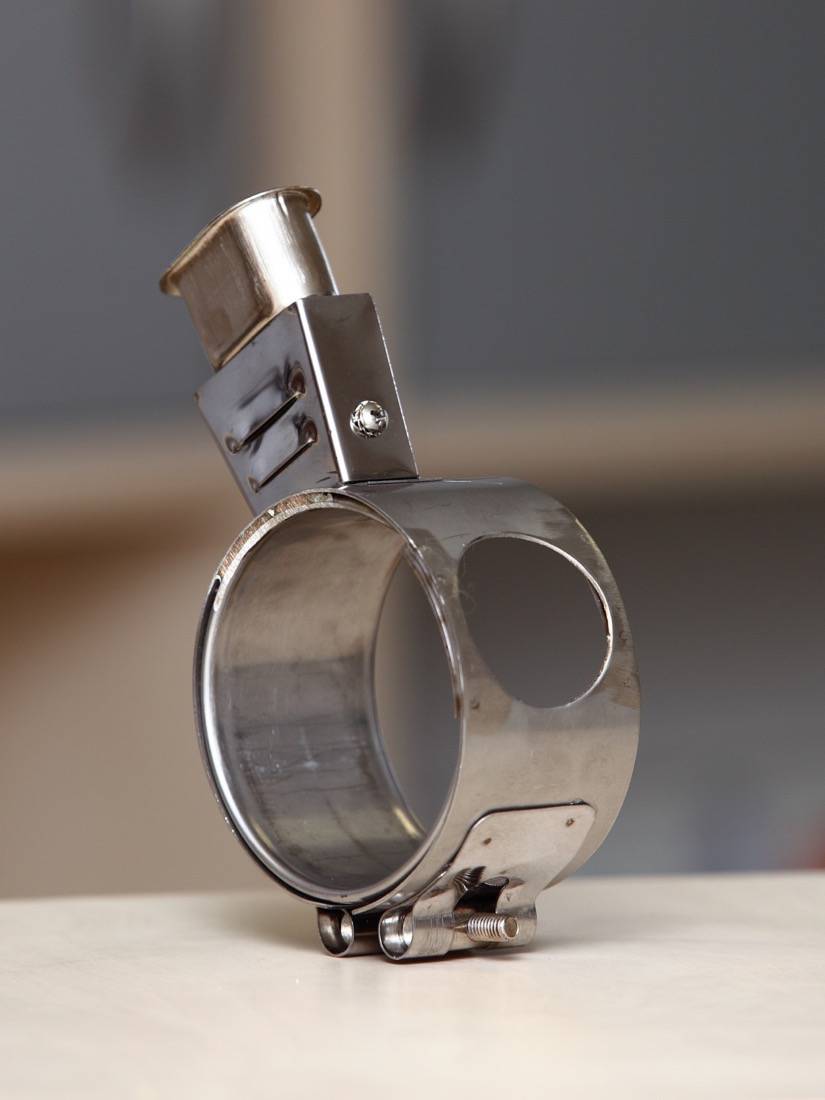

Кольцевые нагревательные элементы со слюдяной изоляцией

Предназначены для нагрева и поддержания стабильного температурного режима в материальных цилиндрах экструдеров и литьевых машин, а также в любой промышленной оснастке, которая имеет диаметральные размеры.

Основные характеристики
Удельная мощность, Вт/см2
до 5
Диаметр, мм
от 25
Ширина, мм
от 20
Максимальная температура, °С
450
Терморегулирование
отверсткие под термопару,
встроенная ТЖК (J)
Дополнительно
асбестовая прокладка, вентилируемый кожух

При индивидуальных особенностях электронагревателей (крепежные элементы, технологичные отверстия и т.д.) необходимо предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов.

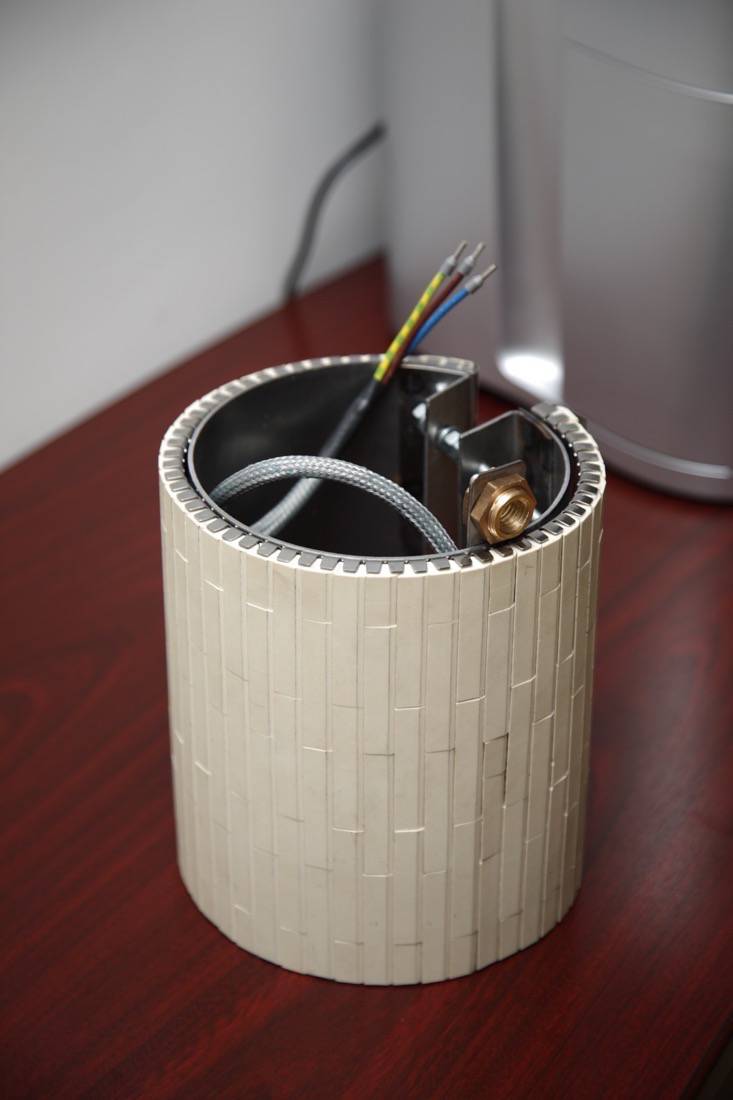

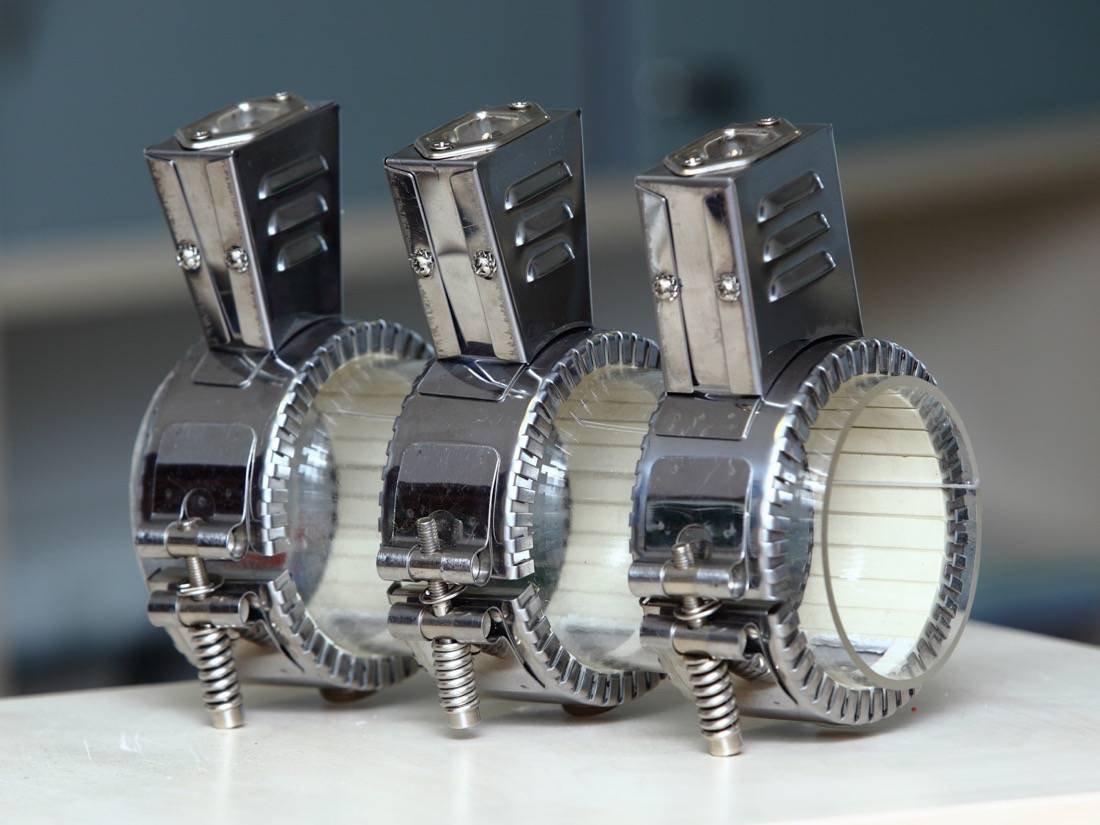

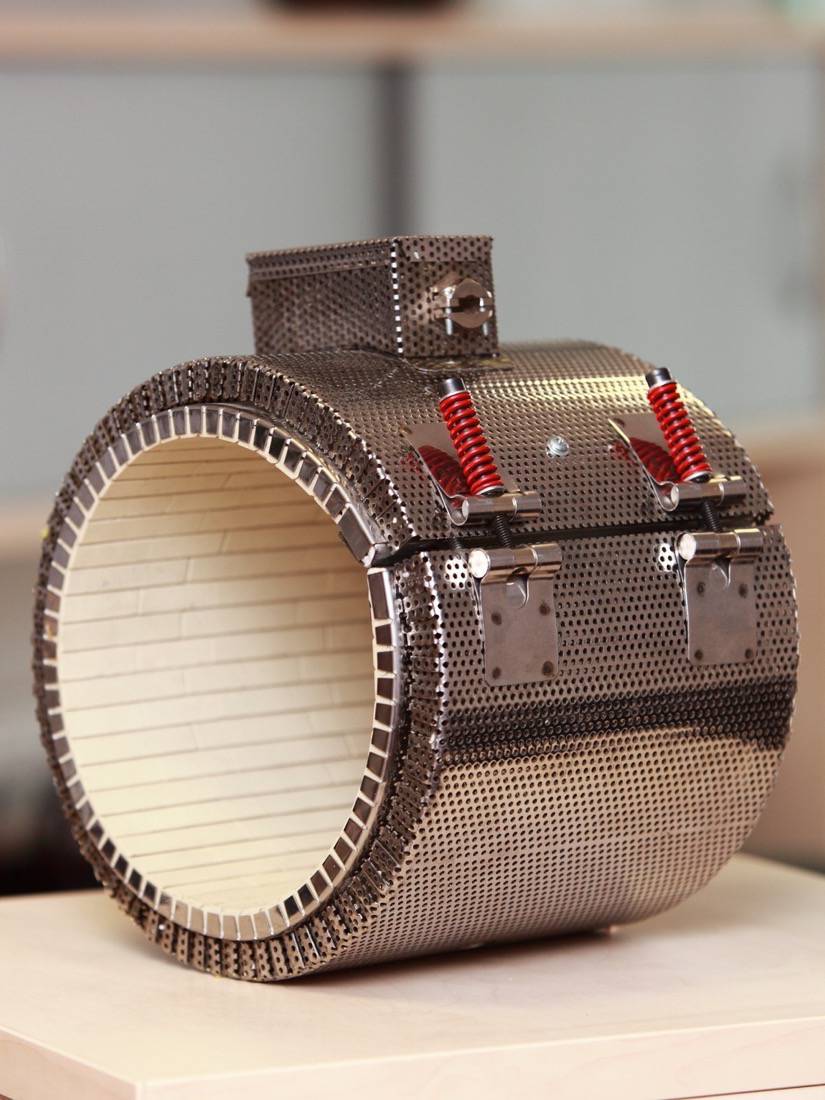

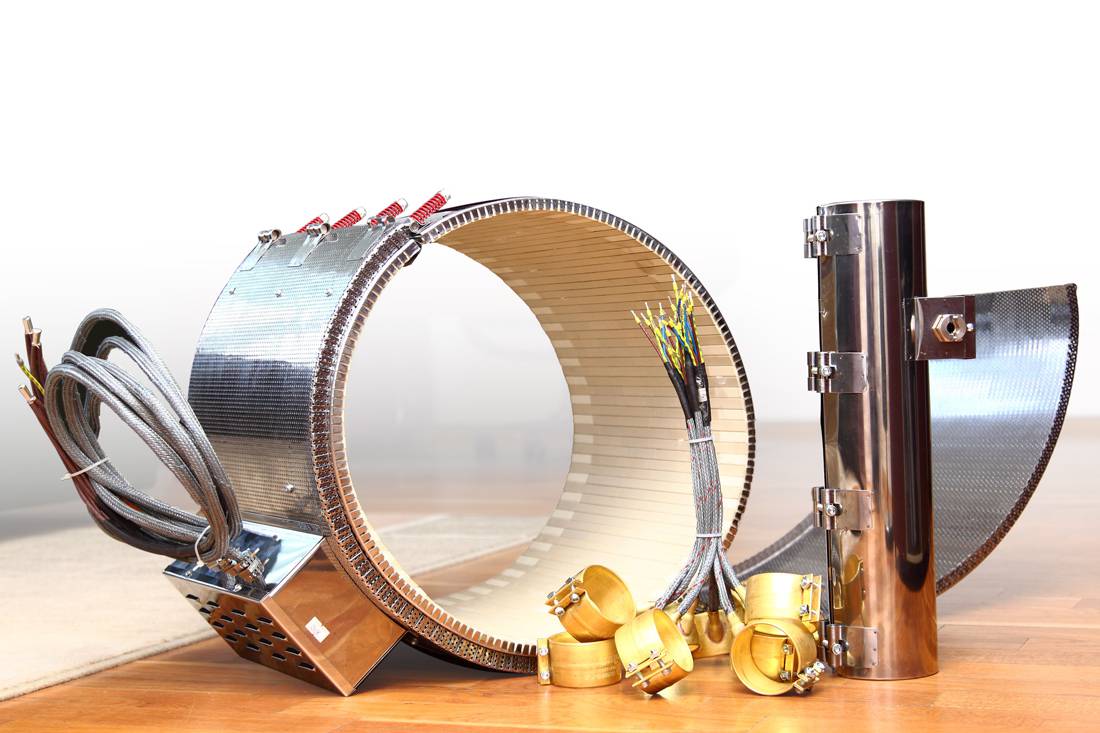

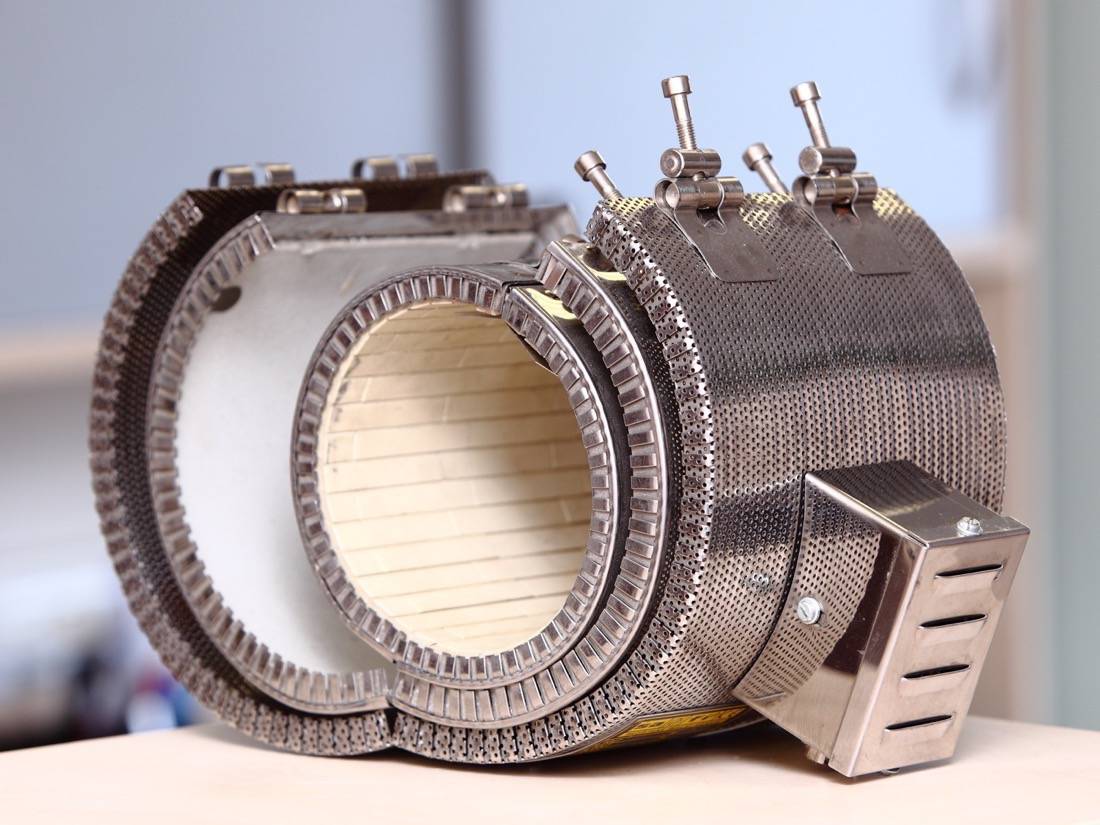

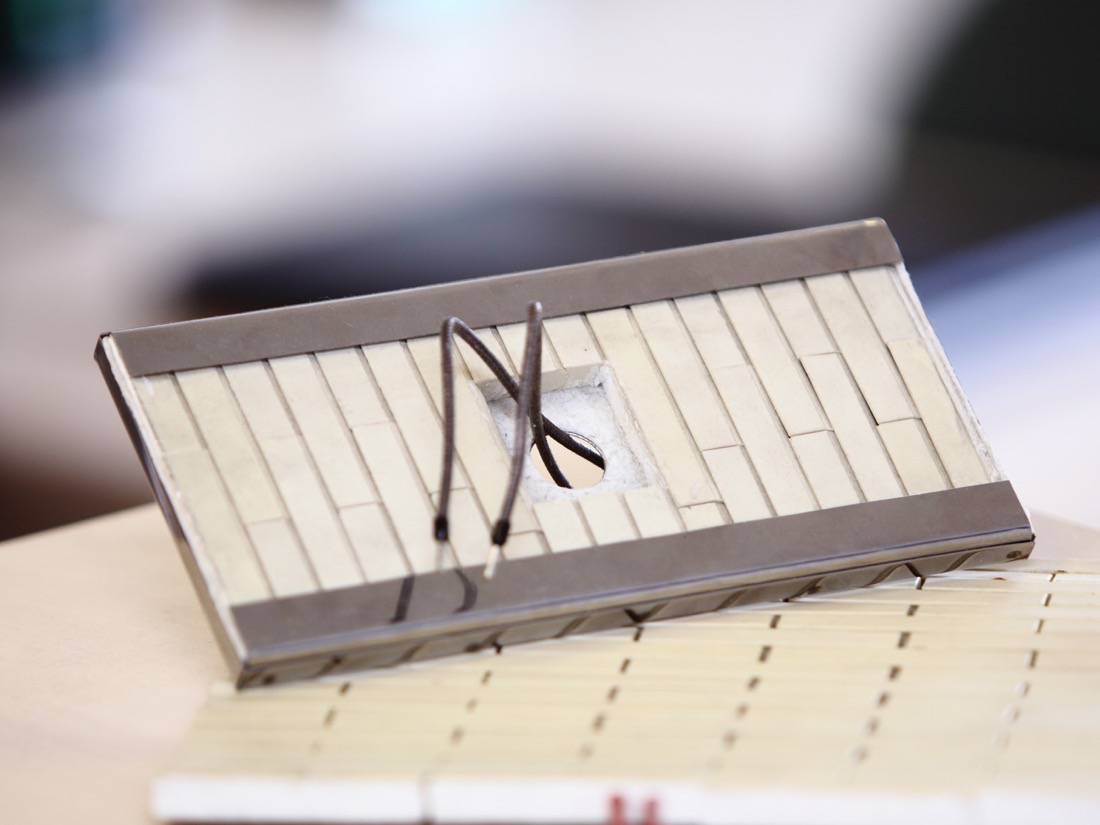

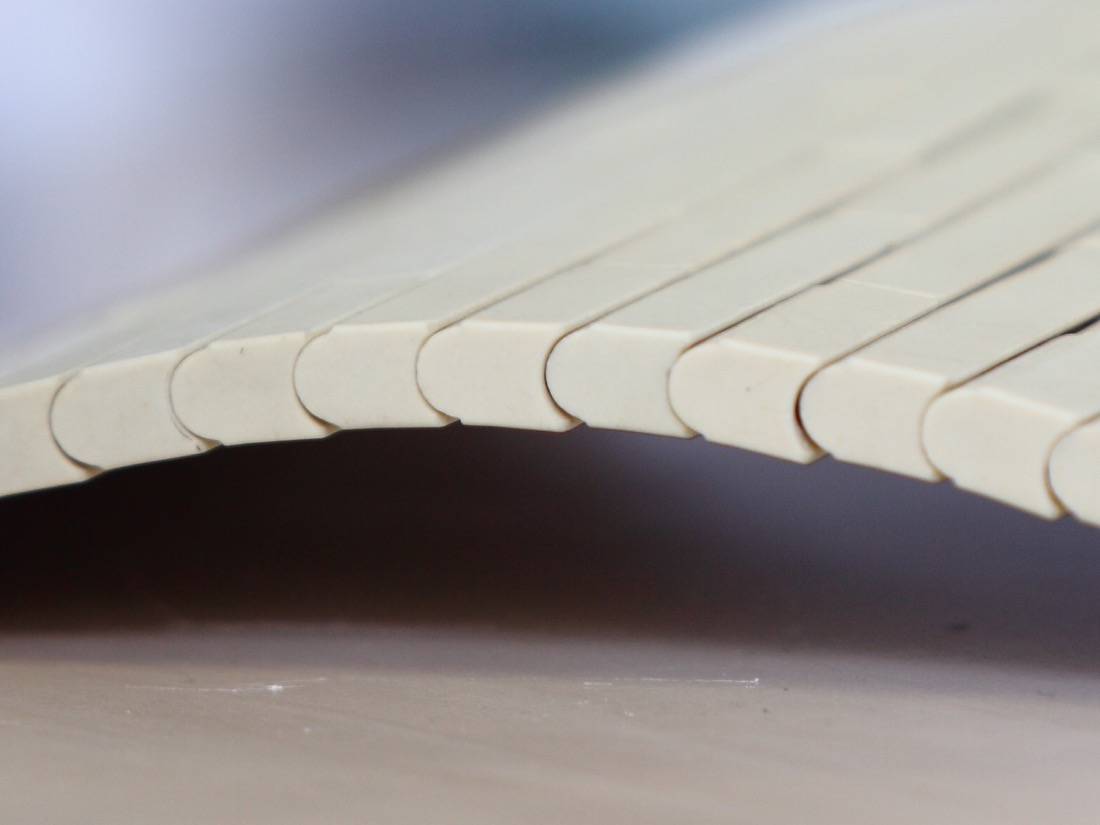

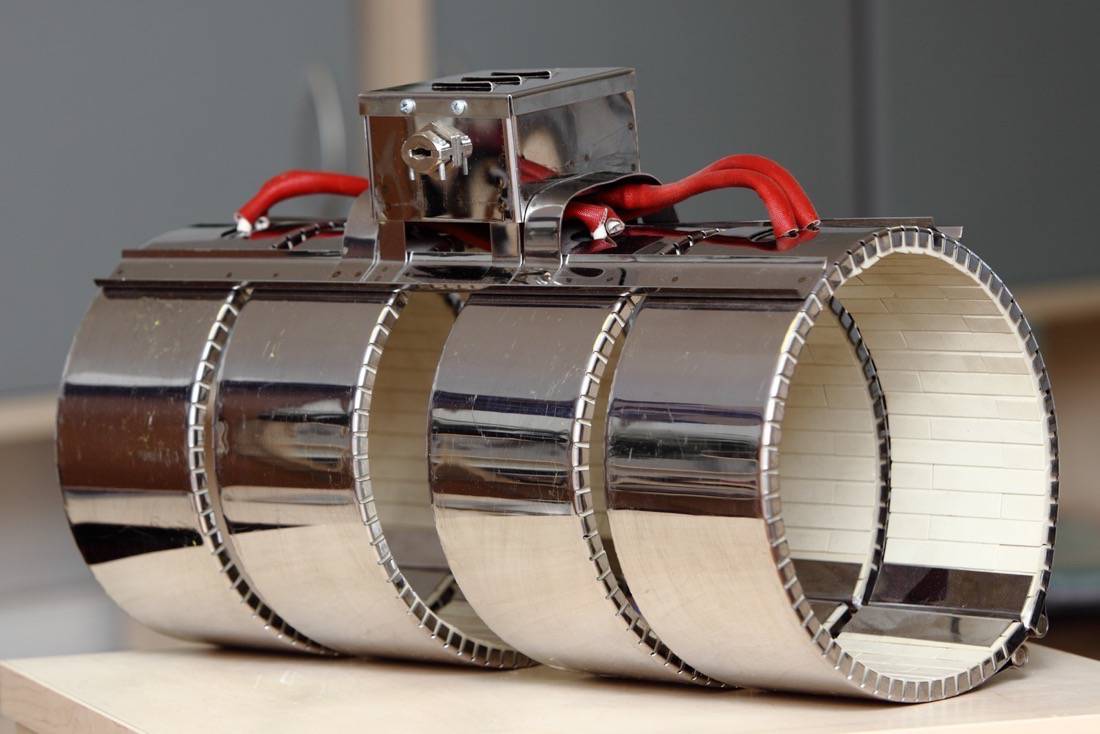

Нагревательные элементы с керамической изоляцией

Технология изготовления позволяет обеспечить идеальное решение функций нагревателя, снизить расход энергии на 30%, значительно увеличить срок эксплуатации нагревателя и оборудования, повысить эффективность производства.

Основные характеристики
Удельная мощность, Вт/см2
до 8
Диаметр, мм
от 60
Ширина, мм
от 25
Максимальная температура, °С
500
Терморегулирование
отверстие под термопару, встроенная термопара ТЖК (J)
Дополнительно
асбестовая прокладка, вентилируемый кожух

При индивидуальных особенностях электронагревателей (крепежные элементы, технологичные отверстия и т.д.) необходимо предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов.

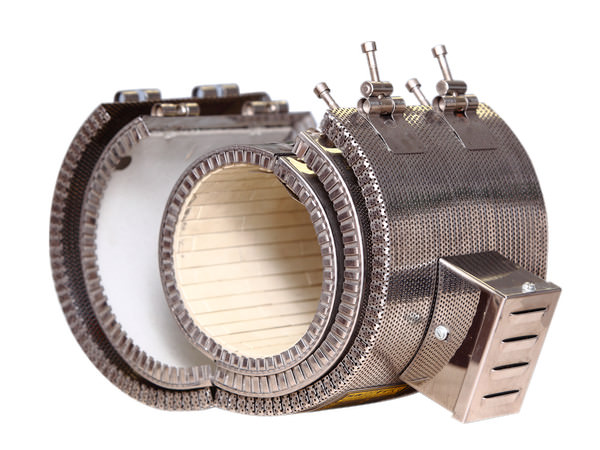

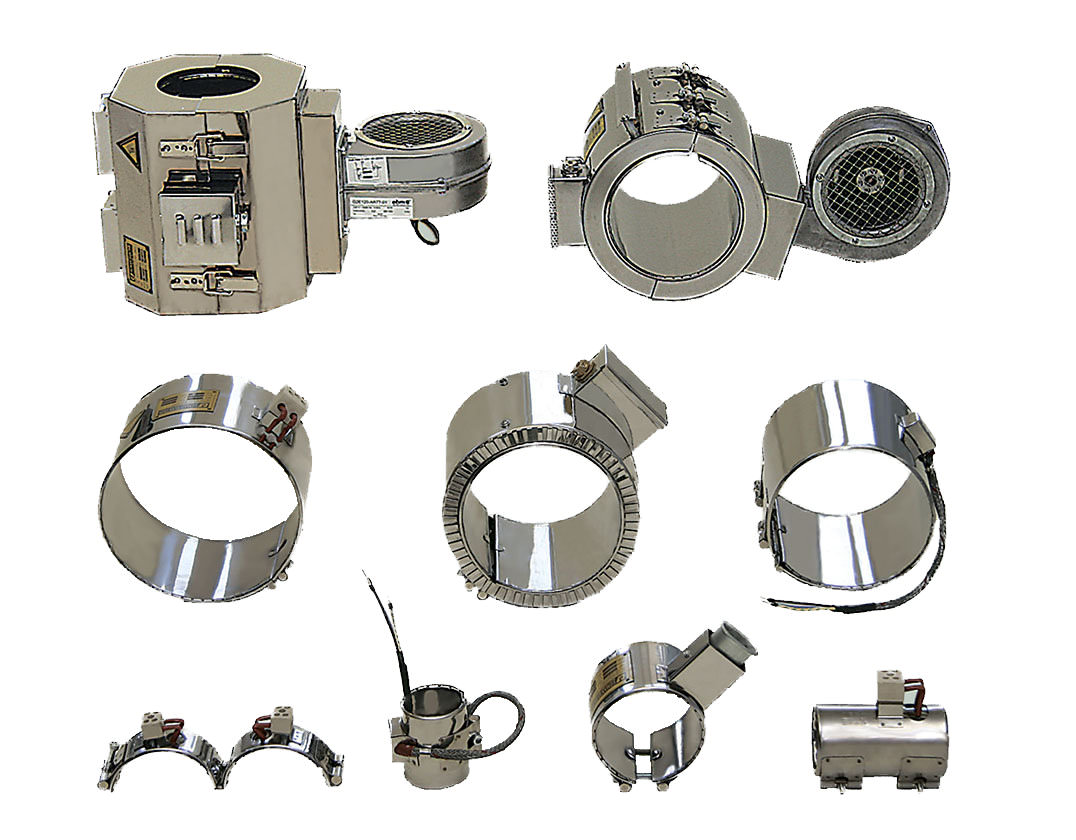

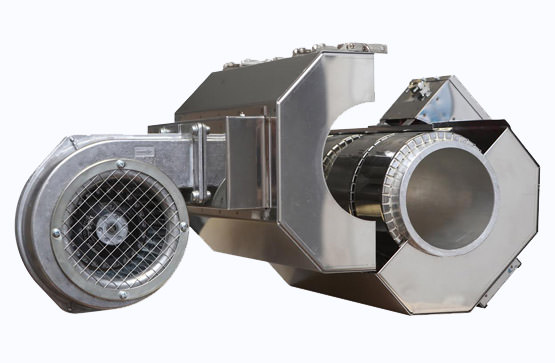

Кольцевые нагревательные элементы с принудительным охлаждением

Для поддержания наибольшей стабильности теплового режима используется функция принудительного отбора тепла включения-выключения вентиляторов прямого обдува фирмы EBM (Germany). Нагреватели с принудительным охлаждением размещаются в специальных кожухах, образуя блоки из 2-8 нагревателей, которые покрывают полностью или частично рабочую область, обеспечивая максимально точный температурный режим.

Характеристики
Слюдяная изоляция
Керамическая изоляция
Удельная мощность, Вт/см2
до 4,5
до 8
Диаметр, мм
от 20
от 20
Ширина, мм
от 20
от 40
Максимальная температура, °С
350
500
Охлаждение
ebm papst тип: G2E
ebm papst тип: G2E

При индивидуальных особенностях электронагревателей (крепежные элементы, технологичные отверстия и т.д.) необходимо предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов.

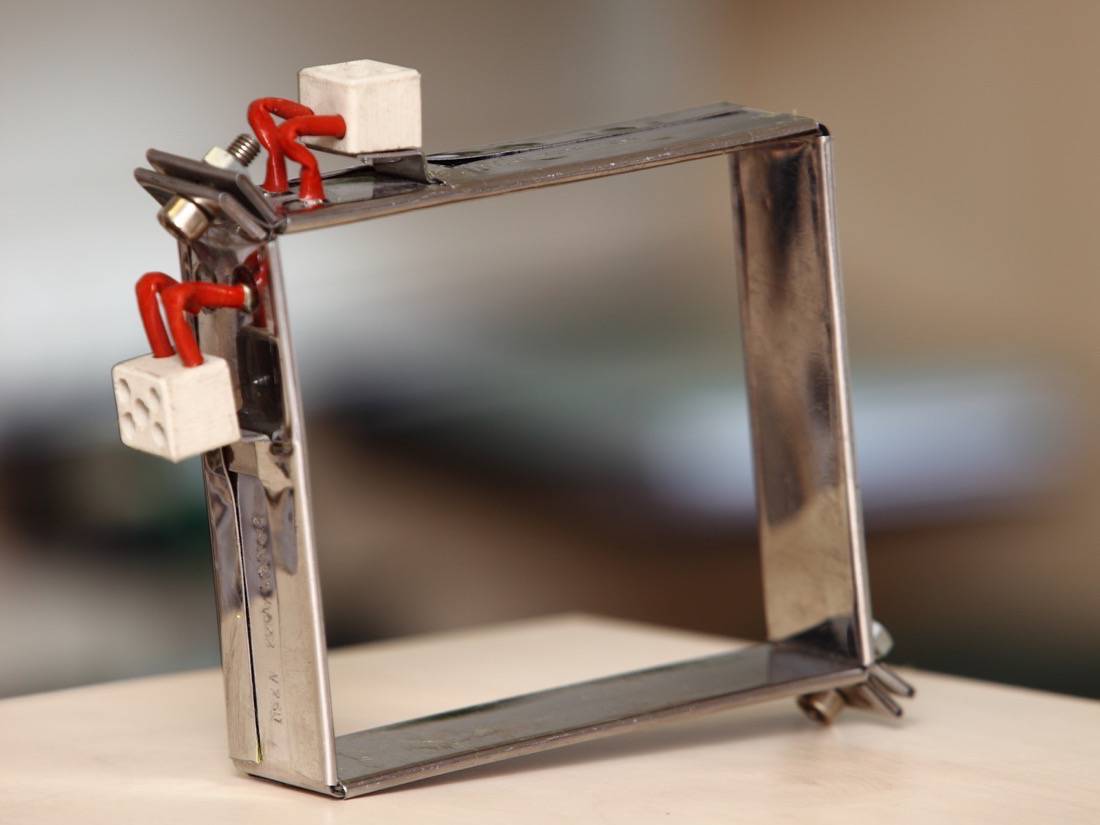

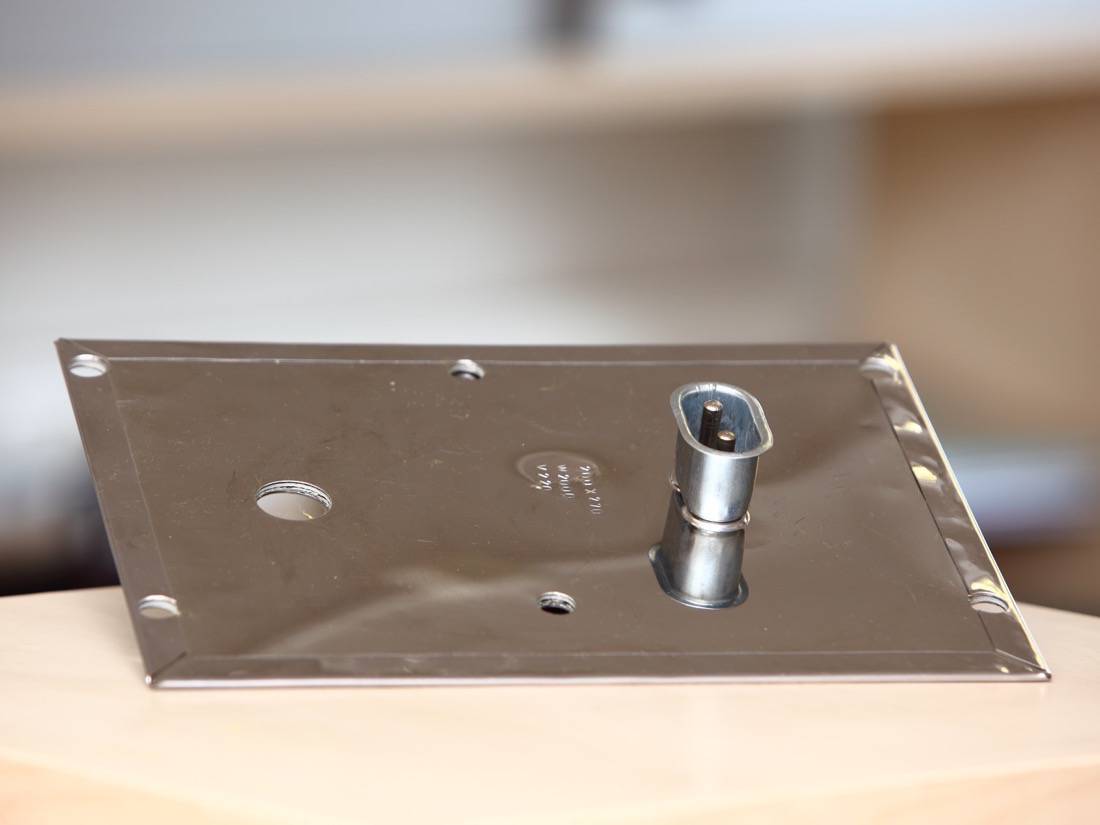

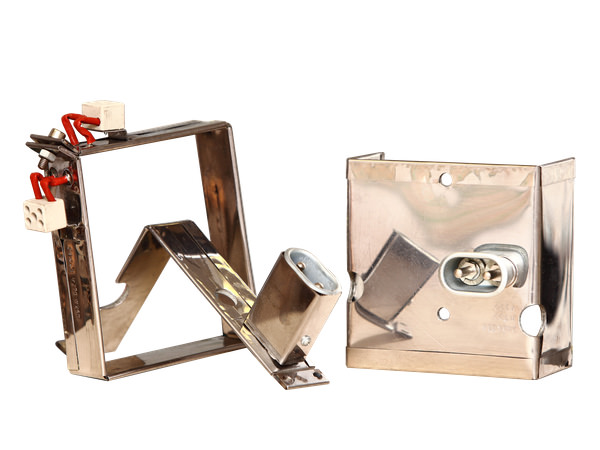

Плоские электронагревательные элементы

Используются на ровных внешних поверхностях машин и оборудования, в процессе работы которых необходим температурный режим. Могут быть изготовлены плоские нагреватели любых геометрических форм и конфигураций.

Характеристики
Слюдяная изоляция
Керамическая изоляция
Удельная мощность, Вт/см2
до 4,5
до 8
Длина, мм
от 20
от 20
Ширина, мм
от 20
от 40

При индивидуальных особенностях электронагревателей (крепежные элементы, технологичные отверстия и т.д.) необходимо предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов.

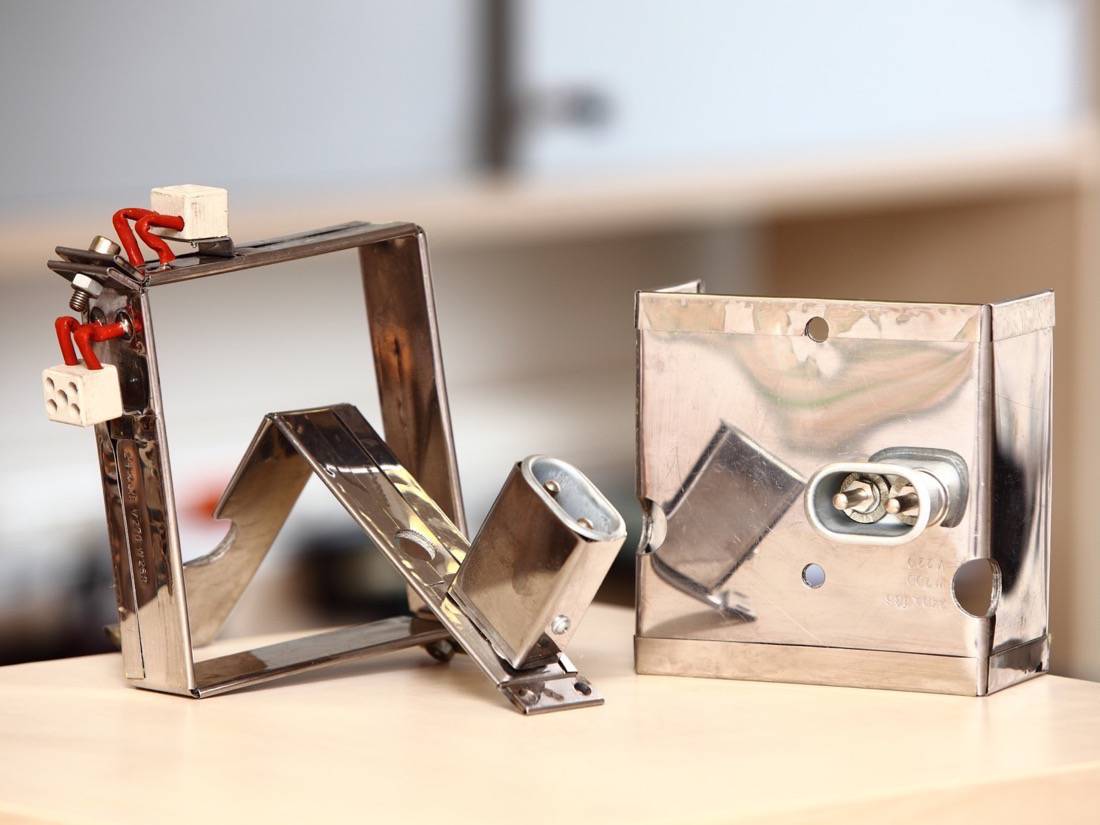

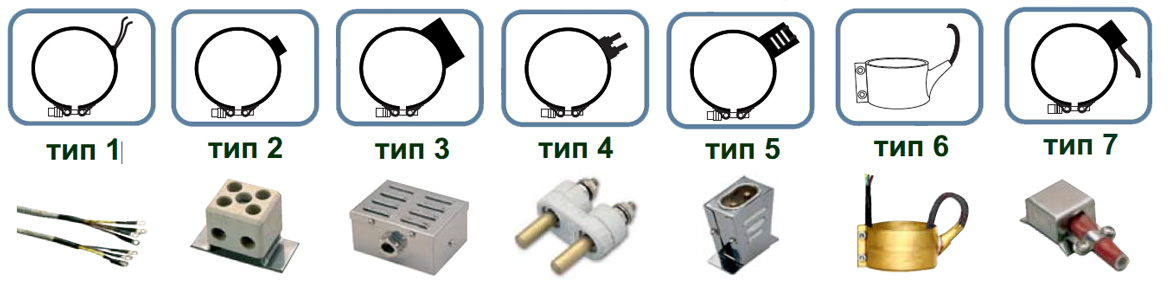

Типы подвода

кольцевых и плоских нагревательных элементов.

Тип
Описание / Тип нагревателя
слюдяной, нержавеющая сталь
герметичный, латунный
керамический, нержавеющая сталь
1
Гибкие выводы проводом в термостойкой оплетке (250-600 °С). Возможность комплектации керамической колодкой с креплением проводов на концах выводов. Длина гибких выводов указывается заказчиком.
+
-
+
2
Токоподвод осуществляется к керамической колодке с креплением для проводов.
+
-
+
3
Керамическая колодка для крепления проводов закрытая металлическим кожухом со специальным кабельным каналом для токоподводящих проводов.
+
-
+
4
Стандартный сетевой разъем, встроенный в корпус нагревателя.
+
-
+
5
Стандартный сетевой разъем, встроенный в специальный металлический кожух закреплённый на корпусе нагревателя.
+
-
+
6
Токоподвод осуществляется специальным термостойким кабелем (до 600 °С) в защитной, экранированной оплетке герметично соединяющимся с латуневой гильзой приваренной термостойкой сваркой к корпусу нагревателя.
-
+
-
7
Токоподвод осуществляется специальным термостойким кабелем (до 600 °С) в защитной экранированной оплетке, выходящим из металлической коробки через специальный кабельный канал защищённый силиконовым чехлом.
+
-
+

Картриджные нагреватели патронного типа (ТЭНП)

Трубчатые электронагревательные элементы патронного типа (ТЭНП)

Патронные нагреватели обеспечивают удельную мощность до 35 Вт/см2. Согласно Вашим запросам могут быть изготовлены со встроенной термопарой (ТЖК), в любом конструкторском исполнении и с различными типами штуцеров и выводов.

Основные характеристики
Удельная мощность, Вт/см2
до 35
Диаметр, мм
от 4
Длина, мм
от 30
Максимальная температура, °С
1000
Исполнение
нержавеющая сталь
Терморегулирование
встроенная ТЖК (J)

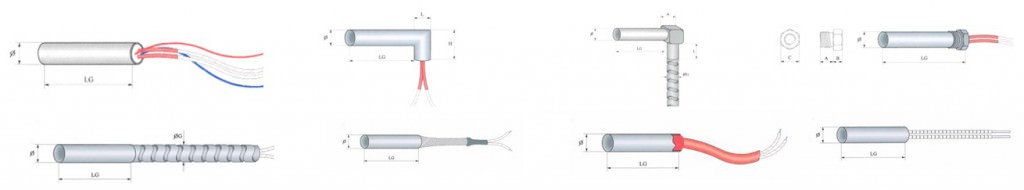

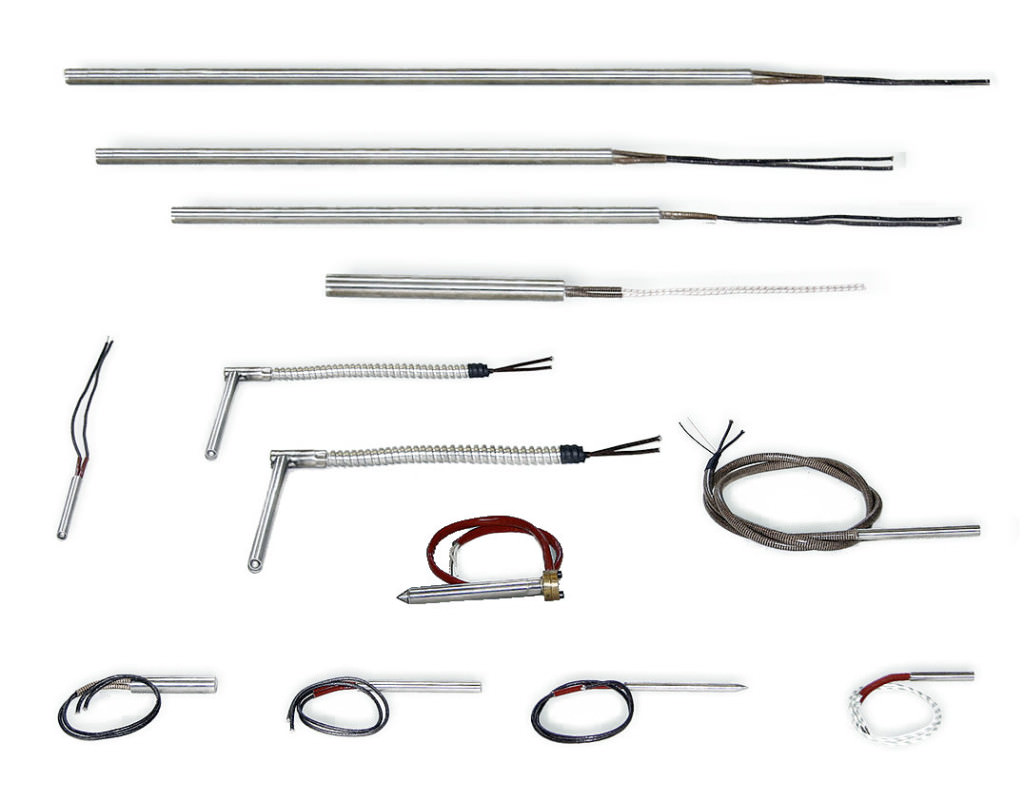

Некоторые примеры изготовления картриджных нагревателей

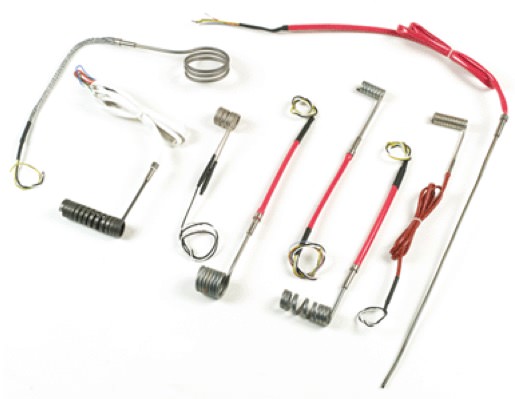

Спиральные нагреватели

Спиральные катушечные нагреватели являются хорошим примером новейших технологий в производстве нагревателей. Учитывая малые размеры и высокую мощность, они идеально подходят для обогрева ограниченных площадей. Активно используются в литейном производстве и являются лучшим решением для горячеканальных сопел, инжекторов и др. Сегодня они активно применяются в различных областях промышленности. Выводы нагревателей осуществляются кабелем с силиконовым покрытием и защищены стеклопластиковой трубкой. Изготавливаются по параметрам заказчика исходя из сечения и формы нагревателя.

Основные характеристики
Удельная мощность, Вт/см2
до 15
Внутренний диаметр, мм
от 15
Нагреваемая длина, мм
от 20
Исполнение:
нержавеющая сталь, никель
Терморегулирование:
Встроенная ТЖК (J)

Маркировка: NK 160.45.1200.380 (6) L-1500

NK
нагреватель кольцевой со слюдяной изоляцией.
NPK
нагреватель плоский с керамической изоляцией
NP
нагреватель плоский со слюдяной изоляцией.
160
D, посадочный диаметр, мм
45
H, ширина, мм
1200
P, мощность, Wt
380
V, напряжение, v
(6)
тип исполнения токоподвода
L
длина гибких выводов (провод в термостойкой оплётке до 600 °С)

Термопары

Термопары – термочувствительный элемент, состоящий из двух последовательно соединенных (спаянных) между собой разнородных проводников или полупроводников. Данный вид термопреобразователей наиболее распространен в промышленности благодаря простой конструкции и надежности.

Термопара отвечает за обеспечение непрерывного контроля температуры среды для стабильного поддержания заданных технологических условий, что необходимо для эффективности и безопасности процессов.Термопара помещается в место замера температуры (технологичное отверстие), а два свободных конца подключаются к измерительной схеме (милливольтметру).

Среди ассортимента нашей компании вы сможете подобрать необходимые термопары для оборудования по переработке полимеров. Наиболее распространённым типом термопар во всем мире является ТЖК – преобразователь термоэлектрический, термопара ЖК – железо-константан (J), диапазон измерения температуры: -40°С.. +600°С (макс. +750°С)).

Наши термопары имеют стандартное удобное в эксплуатации крепление. Диаметр штока 6 и 8 мм, глубина – регулируемая (поворотом штуцера). В наличии на складе всегда свыше 100 шт.

Активаторы поверхности коронным разрядом (Коронаторы)

Пластмасса имеет длинные, гомогенные молекулярные цепи, которые формируют однородное изделие. Чтобы пластмассовые поверхности были готовы к печати, покрытию или ламинированию, их поверхностная энергия должна быть заметно выше, чем у чернил или клея. Электрический коронный разряд – самый подходящий метод активации поверхности пластмассовых плёнок, кабелей, труб, упаковочных ёмкостей и разной полимерной продукции. Синий коронный разряд легок в управлении, не требует особого внимания, а система недорога для использования. Устройства коронации могут быть изготовлены как стандартных размеров, так и под заказ. Они могут быть установлены на печатных машинах перед процессом нанесения печати на поверхность, а также непосредственно на оборудовании по изготовлению полимерной продукции.

Процесс коронации может осуществляться сразу на 1, 2, 3 и 4 стороны.

К устройствам коронации, активации полимерных поверхностей предлагается карандаш-индикатор для проверки качества обработанной поверхности, а также диэлектрические силиконовые рукава, керамические электроды, трансформаторы и другие комплектующие.

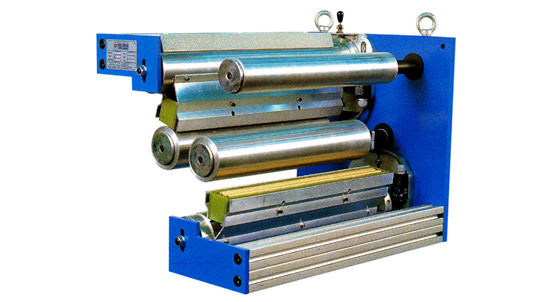

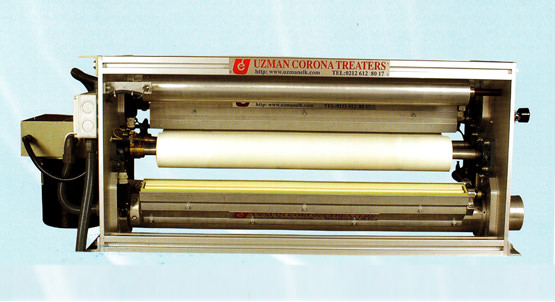

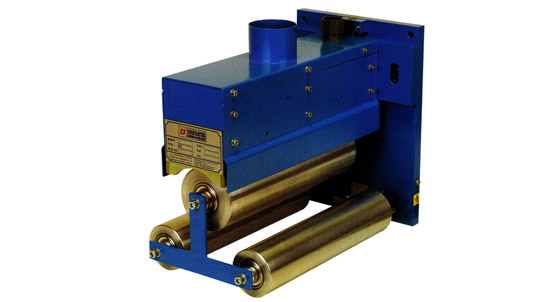

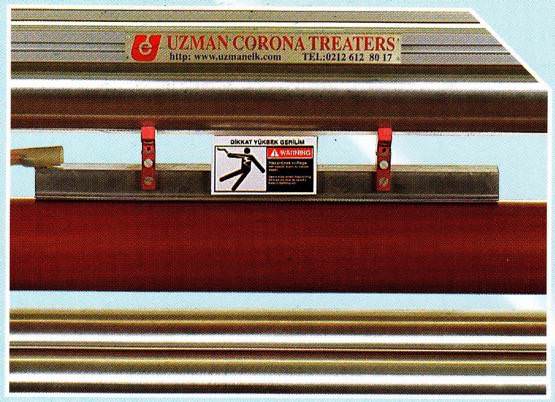

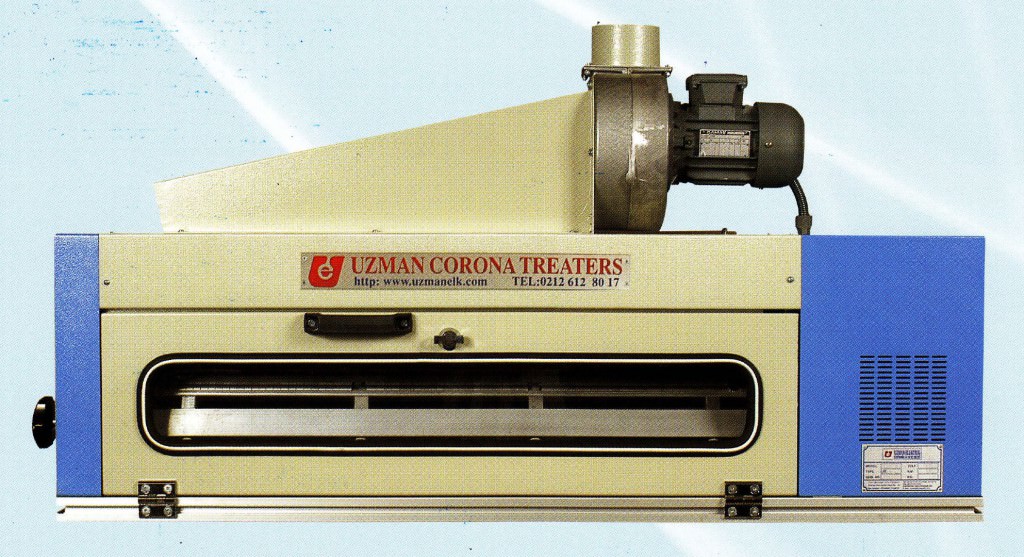

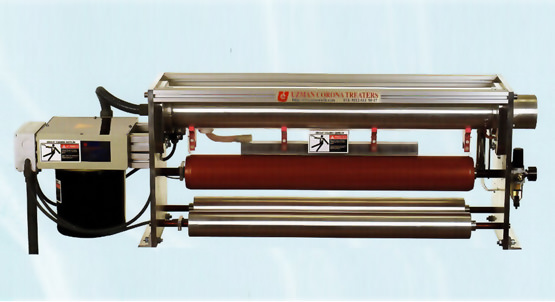

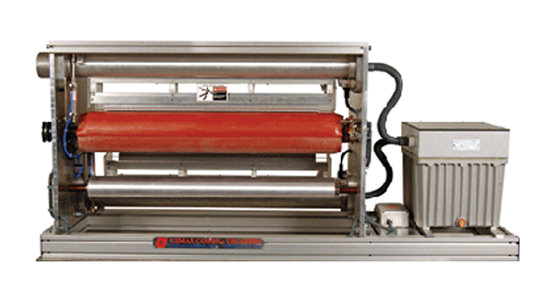

Коронатор UTS – SC 1 производства UZMAN используется для активации плёнки в рулонах, поверхности твердых и негибких материалов, пластмассы, металлизированной пленки, синтетических оснований, бумаги, и т.д. Система коронатора разработана для обработки твердых и пористых поверхностей и обеспечивает обработку листов толще 8 мм. Пневматическая система позволяет автоматически регулировать воздушный промежуток между основанием и электродом. Возможно использовать одностороннюю или двухстороннюю коронацию, как и в других типах коронаторов UZMAN. Необходимый уровень DYN достигается необходимой мощностью генератора, специальной системой управления и особенностями электрода.

Закрытый кожух и алюминиевое шасси защищают внутренние части от внешнего воздействия. Все используемые материалы, алюминий и нержавеющая сталь гарантируют надёжность и долговечную работу системы. Система вентиляции коронатора играет важную роль в решении задач удаления газов озона в соответствии с самыми высокими требованиями санитарных норм и охлаждения системы электродов.

Коронатор UTS – ME 1 с профильным металлическим электродом, разработан для активации диэлектрических поверхностей

Коронатор UTS – ME 2 с сегментиым металлическим электродом, разработан для активации диэлектрических поверхностей

Коронатор UTS – CC 1 с керамической основой и керамическим электродом

Коронатор UTS – ME 4 предназначен для активации слоистых и неслоистых PP

Коронатор UTS – CC 2 предназначен для обработки искусственных материалов, геометрия электродов и параметры разрабатываются по Вашим требованиям

Коронатор UTS – LS 1 предназначен для активации этикеток, упаковочных ёмкостей и сувенирной продукции, электроды и параметры разрабатываются по Вашим требованиям

Согласно типу процесса, используются различные электроды

Металлический профильный электрод

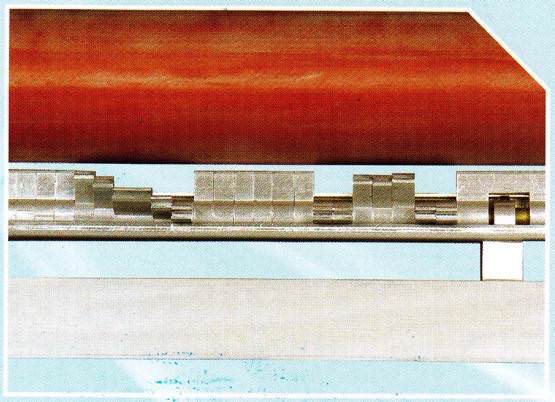

Металлический сегментный электрод

Керамический электрод

Диэлектрические рукава, электроды (керамические), маркеры для теста и другие запасные части для коронаторов

Силиконовые рукава используется в процессе коронации, чтобы получить электрическое, тепловое и химическое сопротивление. Когда рукав на валу коронатора стерт, его заменяют новым. Мы готовы быстро сделать поставку высококачественных диэлектрических рукавов в Ваш адрес, согласно заявке. Стандартные размеры силиконовых рукавов в наличии на складе:

Внутренний и внешний диаметры рукава
Диаметр Вала
Ø 46-50 mm
Ø 50 mm
Ø 56-60 mm
Ø 60 mm
Ø 71-76 mm
Ø 75 mm
Ø 93-98 mm
Ø 100 mm
Ø 112-118 mm
Ø 120 mm
Ø 140-146 mm
Ø 150 mm
Ø 183-189.4 mm
Ø 200

Увеличение поверхностной энергии должно обеспечить оптимальный уровень адгезии. После обработки поверхности коронным разрядом качество активации поверхности может быть проверено с помощью тест маркера. Каждый материал имеет различный уровень поверхностной энергии в зависимости от применения (печать, ламинация, экструзия, покрытие, и т.д.). Для достижения лучших результатов необходим контроль, осуществляемый тест-маркерами. Имеются в наличии тест-маркеры для различных уровней ДИН: 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60.

Поставляем широкий перечень электродов для коронаторов:
– керамические для металлизированных поверхностей
– металлические, включая сегментные для диэлектрических материалов.
